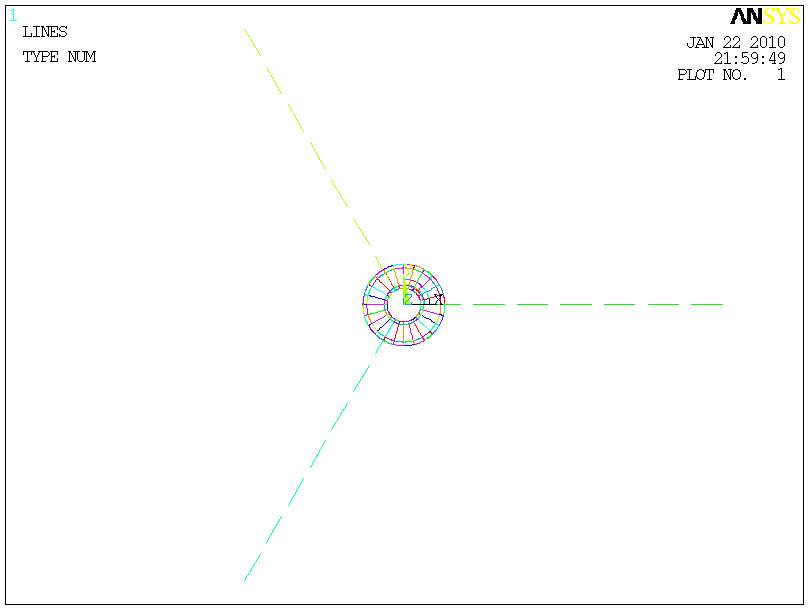

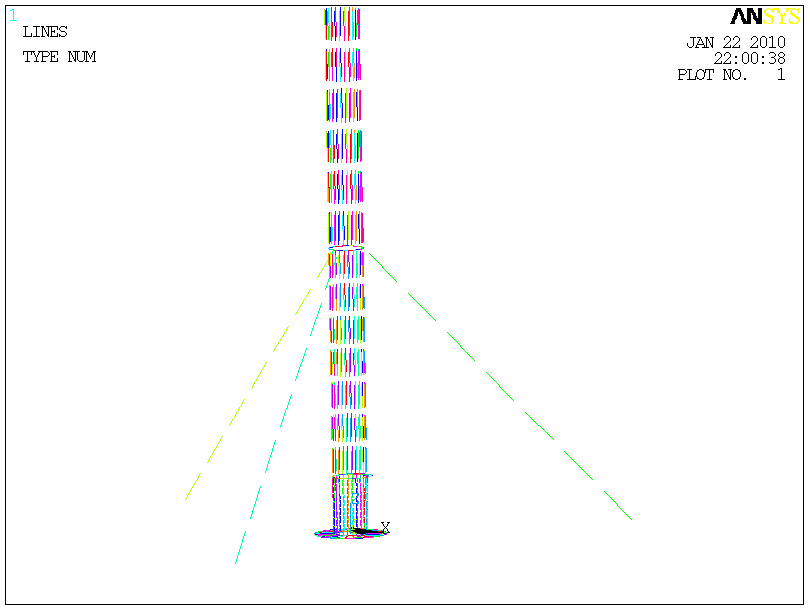

Kolejnym krokiem w celu optymalizacji konstrukcji było zastosowanie lin podtrzymujących konstrukcję. Zgodnie z normami trzy liny są zaczepione do komina w połowie jego wysokości i zakotwine w fundamencie tak aby tworzyły kąt 45 stopni z podłożem.
Ponieważ siła rozciągająca linę wynosi 848 N. Wybrałem linę SLS 1x7 o średnicy 2 mm o minimalnej sile zrywającej 3850 N
Ponieważ siła rozciągająca linę wynosi 848 N. Wybrałem linę SLS 1x7 o średnicy 2 mm o minimalnej sile zrywającej 3850 N

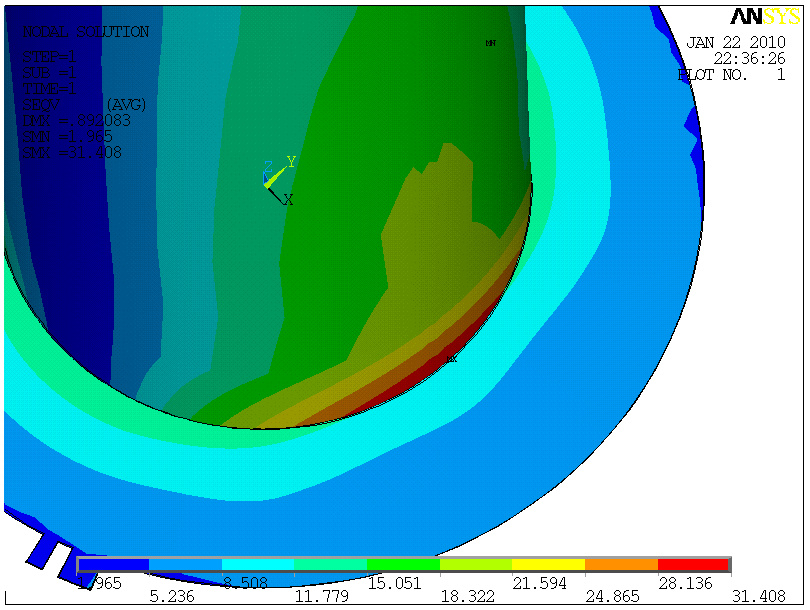

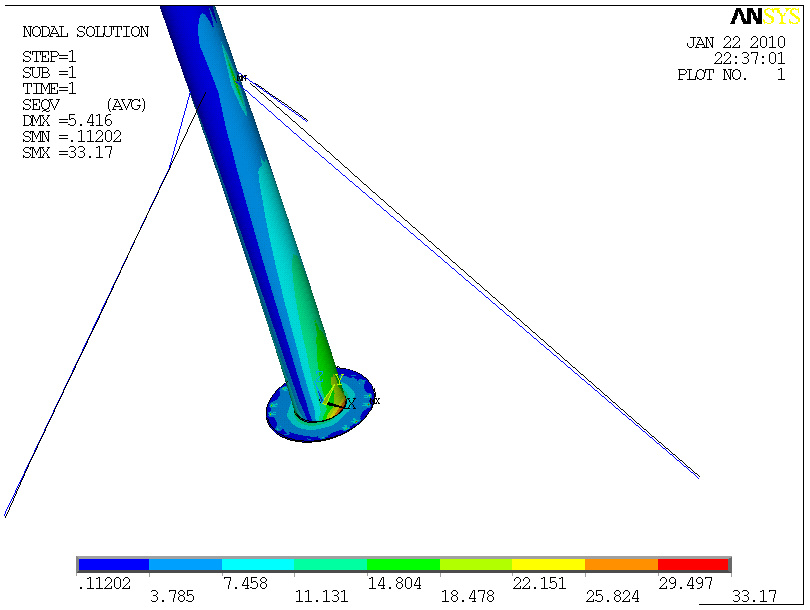

Zastosowanie liny o średnicy 2 mm spowodowało spadek naprężeń w spoinie do 31,5 MPa.

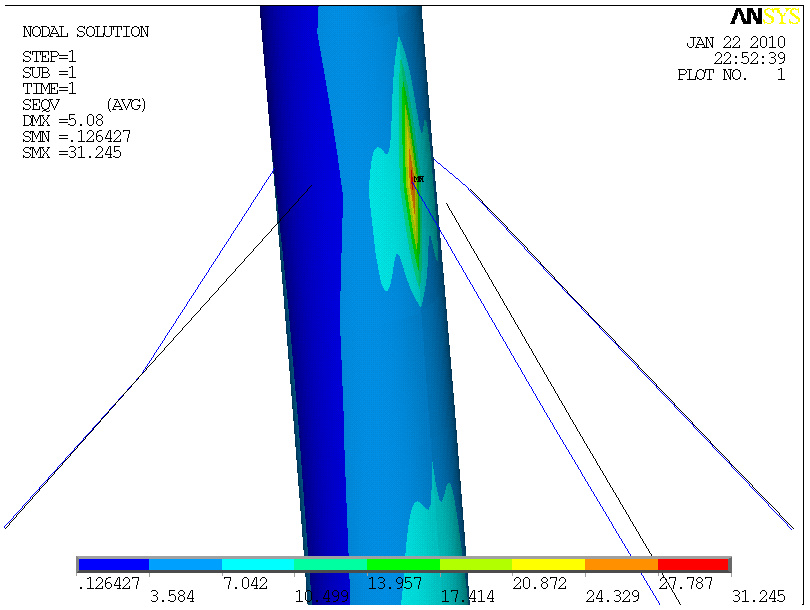

Zwiększenie średnicy liny do 3 mm spowodowało przesunięcie spiętrzenia naprężeń w okolice mocowania liny do rury bez zmiany naprężeń. Dalsze zwiekszanie średnicy liny powodowało wzrost naprężeń w okolicach łączenia liny z rurą. Niedopuszczalny jest wzrost naprężeń w tym miejscu powyżej 38 MPa ponieważ tam też jest złącze spawane (przyspawany uchwyt do liny)
