Najprostszy model: będzie nim model powłokowy stanowiący pusty walec bez żadnych żeber. Na poniższych rysunkach widać kolejne etapy powstawania modelu.
Model powstaje z k-pointów które są łączone liniami:

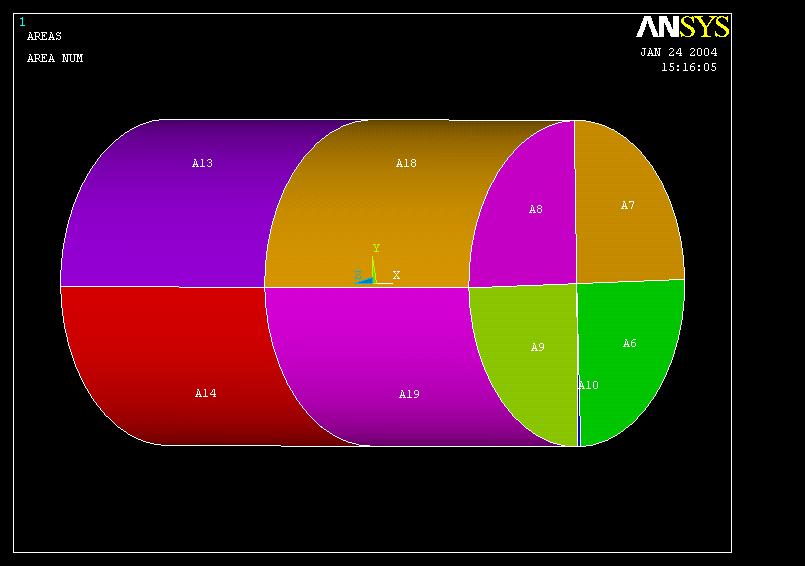

Z linii tworzymy powierzchnie:

Następnie powierzchnie są dzielone na elementy skończone:

Tutaj widoczny jest sposób podparcia i obciążenia na tle węzłów:

Deformacja walca:

Odkształcnie walca wynosi ok. 0.2mm

Widok deformacji z boku:

Wykres warstwicowy przemieszczeń w walcu.

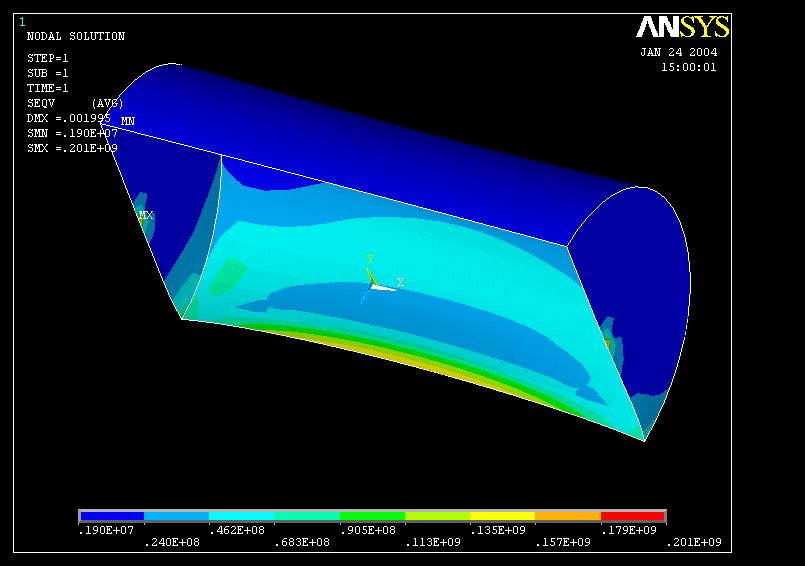

Widok naprężeń zredukowanych wg hipotezy Hubera.
