Obliczenia liniowe

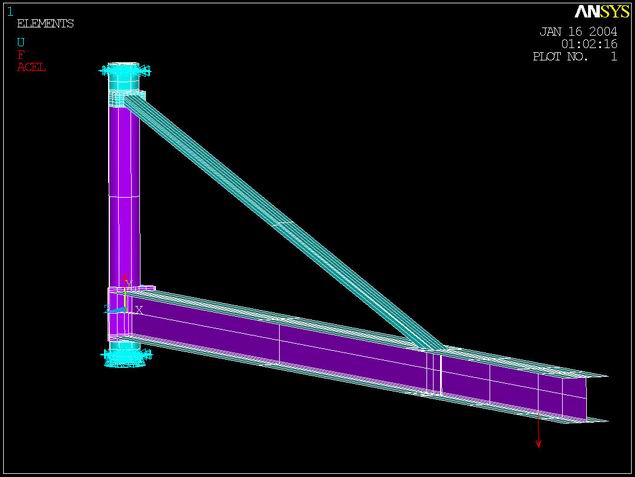

Podparcie i obciążenie

Analizowana konstrukcja podparta jest na obwodzie czopów w miejscach odpowiadających położeniu łożysk wysięgnika.

Model obciążony jest siłą pionową która wynosi:

Q = (m + m_w) × g = (2000 + 195) × 9,81 = 21533[N]

gdzie:

m - masa ładunku odpowiadająca maksymalnemu udźwigowi;

m_w - masa wciągnika;

g - przyspieszenie ziemskie.

Do analizowanego modelu przyłożone jest przyspieszenie grawitacyjne w celu uwzględnienia masy konstrukcji.

Określenie naprężeń dopuszczalnych

Naprężenia dopuszczalne dla połączeń spawanych przy zmiennym obciążeniu:

k' = z × z_a × k_z

gdzie:

z - współczynnik jakości spoiny;

z_a- współczynnik rodzaju obciążenia i kształtu spoiny dla obciążeń zmiennych;

k_z = Z_rj / x - normalne naprężenia dopuszczalne materiału spawanego dla danego cyklu obciążenia;

x - współczynnik bezpieczeństwa.

przyjęto:

z = 1 (spoiny kontrolowane);

z_a = 0,45 (spoiny czołowe);

k_z = 320 / 2 = 160[MPa] (dla stali 18G2A).

     Naprężenia dopuszczalne wynoszą:

k' = 1× 0,45 × 160 = 72[MPa]

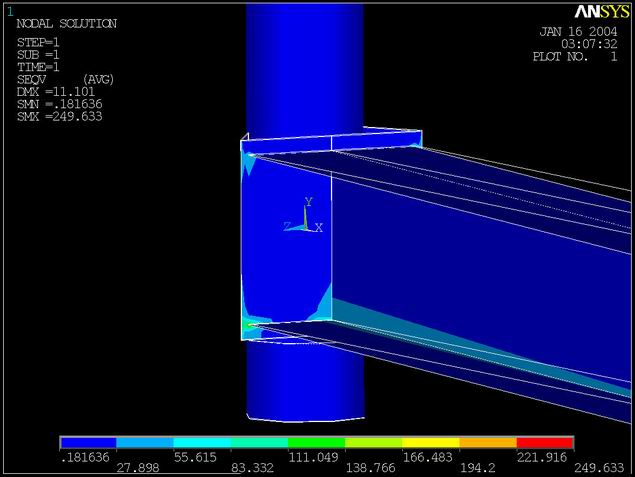

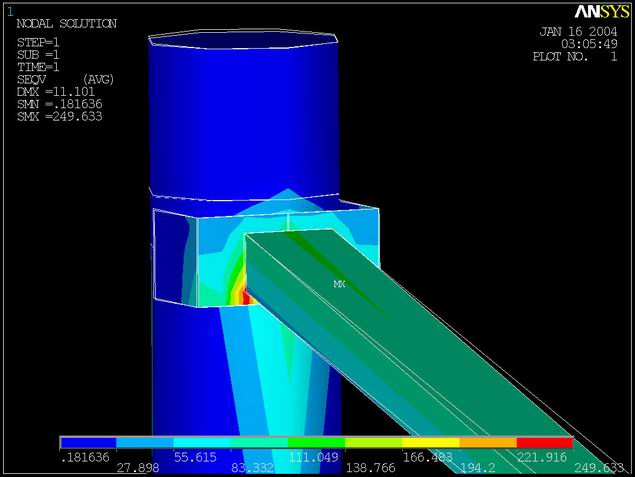

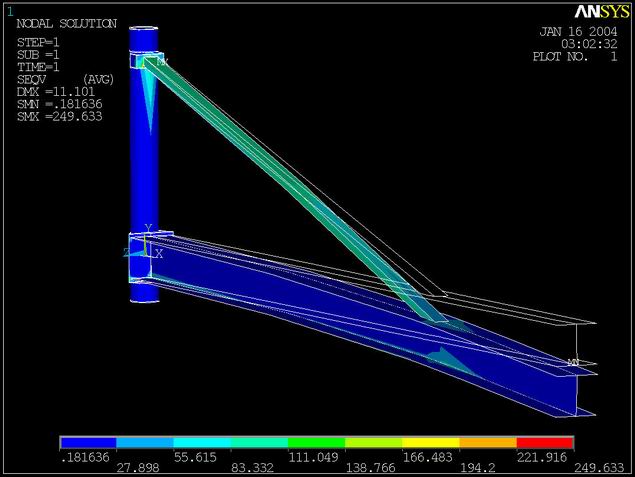

Naprężenia zredukowane wg Hubera

Maksymalne rzeczywiste naprężenia zredukowane wynoszą 250[MPa] i występują w miejscu spoin, przekraczając wyznaczone naprężenia dopuszczalne.

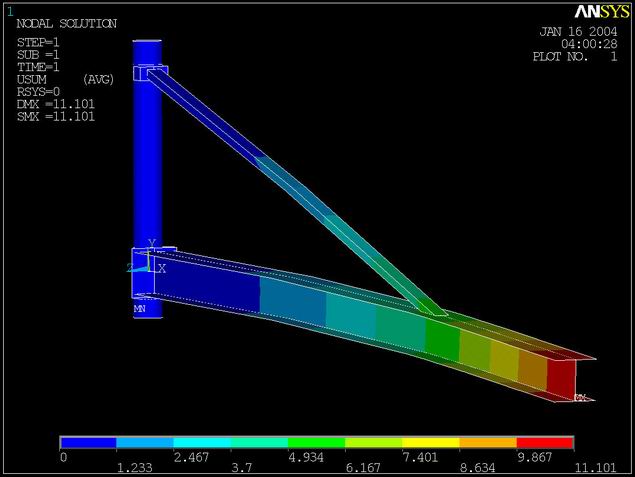

Suma przemieszczeń xyz

Maksymalne przemieszczenie końca wysięgnika wynosi 11[mm].
