Analiza nieliniowa

 Obciążenie

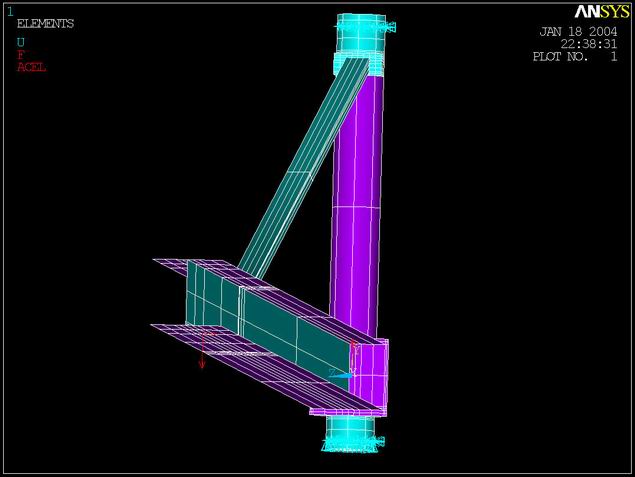

Model obciążony jest dodatkową siłą poziomą uwzględniającą przyspieszenie ruchu mechanizmu obrotu. Siłę tę można wyrazić zależnością:

P = (m + m_w) × a

gdzie:

m - masa ładunku odpowiadająca maksymalnemu udźwigowi;

m_w - masa wciągnika;

a - przyspieszenie ruchu mechanizmu obrotu.

1. Konstrukcja przed modyfikacją.

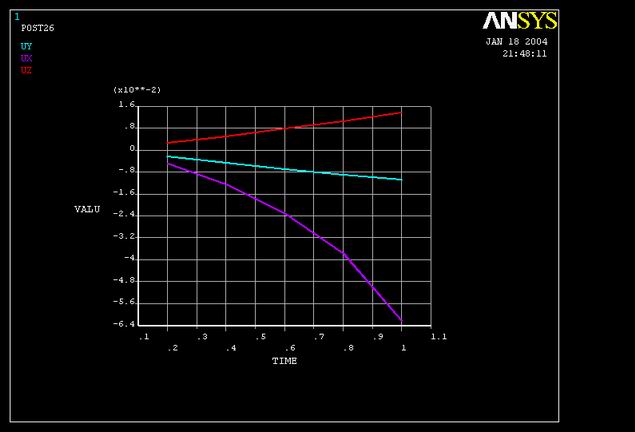

Wykres przemieszczeń końca prowadnicy

Analizowana konstrukcja traci stateczność przy obciążeniu masą 26529[kg]. Elementem wysięgnika który jako pierwszy traci stateczność jest nadciąg.

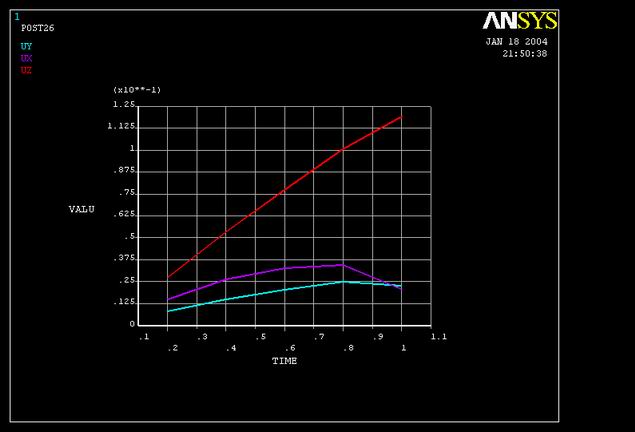

Wykres przemieszczeń końca nadciągu

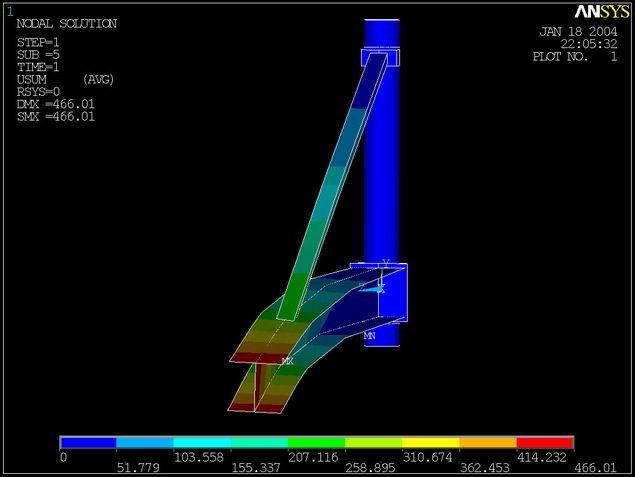

Suma przemieszczeń xyz

2. Konstrukcja po modyfikacji.

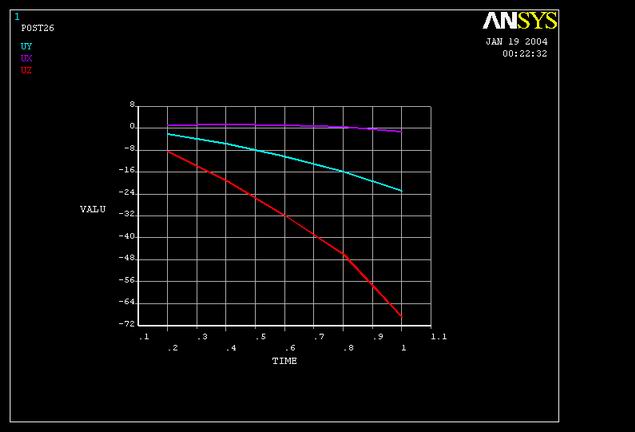

Wykres przemieszczeń końca prowadnicy

Konstrukcja zmodyfikowana traci stateczność przy obciążeniu masą 31809[kg]. Elementem wysięgnika który jako pierwszy traci stateczność jest blacha węzłowa łącząca nadciąg ze słupkiem.

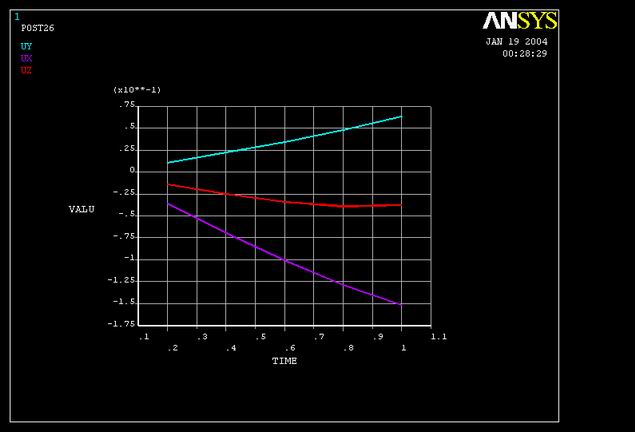

Wykres przemieszczeń górnej blachy węzłowej

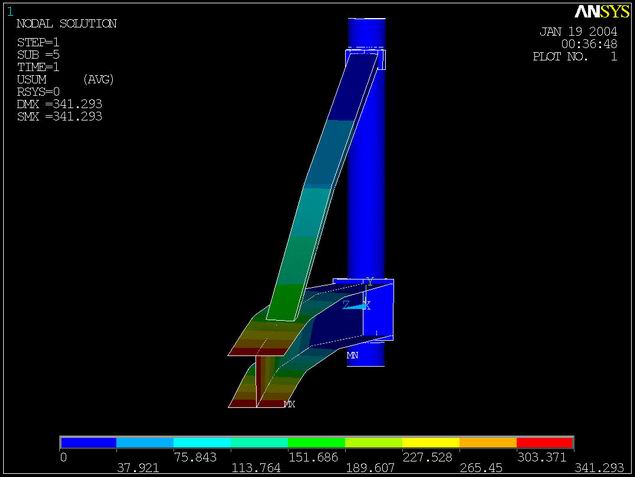

Suma przemieszczeń xyz
