SKMR-1

SKMR-1 - stanowisko do badania wytrzymałości zmęczeniowej wielowarstwowych taśm łożyskowych

Tester SKMR-1 jest wykorzystywany do wyznaczania wytrzymałości zmęczeniowej warstwy ślizgowej w wielowarstwowych taśmach łożyskowych w różnych środowiskach smarujących przy kontrolowanym poziomie zmiennego ciśnienia oleju i kontrolowanej temperaturze. Kształt i wymiary płaskich próbek są zgodne z normą ISO 7905/3. W próbkach wywoływane są zmienne naprężenia gnące o regulowanej amplitudzie i wartości średniej wymuszane kontrolowanym przemieszczaniem uchwytu ruchomego. Próbka umieszczona jest w powietrzu lub zanurzona w oleju o nastawianej i regulowanej temperaturze.

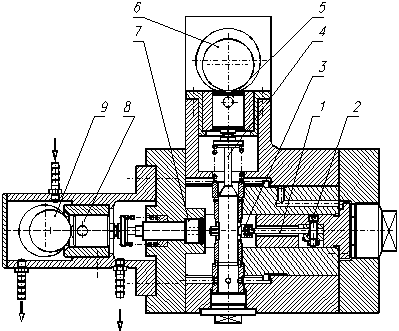

Schemat ideowy głowicy badawczej (kliknij schemat aby powiększyć):

  1. badana próbka
  2. uchwyt nieruchomy próbki
  3. uchwyt ruchomy próbki
  4. popychacz
  5. rolka z prowadnicą
  6. mimośród
  7. generator ciśnienia
  8. rolka z prowadnicą generatora ciśnienia
  9. mimośród

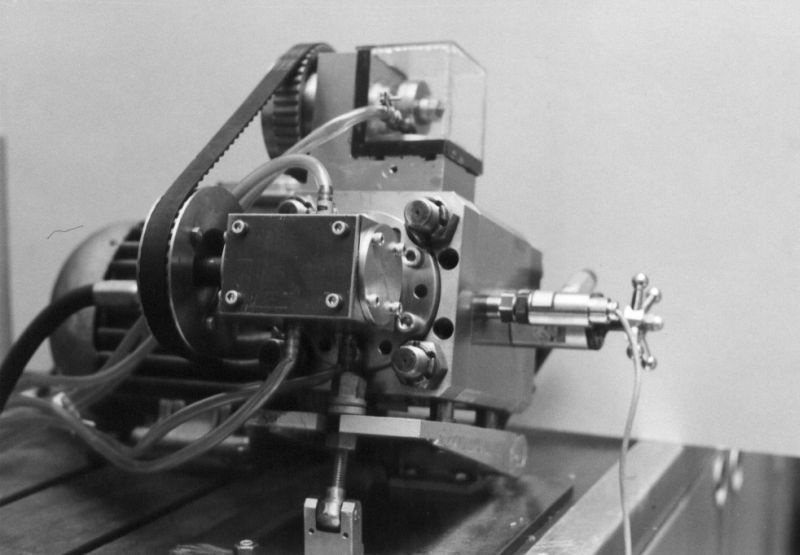

Zdjęcie testera zmęczeniowego:

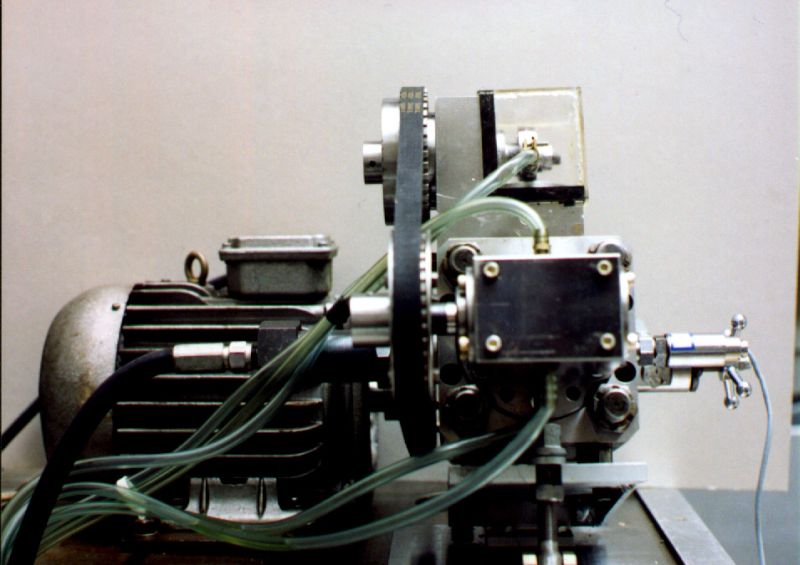

Zdjęcie testera zmęczeniowego:

Dane techniczne:

  • Amplituda oscylacji: 0 - 2 mm
  • Obciążenie wynikające wymuszenia kinematycznego
  • Częstotliwość oscylacji: 0 - 50 Hz
  • Częstotliwość pulsacji ciśnienia oleju: 0 - 50 Hz
  • Maksymalna wartość ciśnienia oleju: 70 MPa
  • Wymiary próbek: płaska wg ISO 7905/3

Mierzone lub wyznaczane wielkości:

  • Liniowe ugięcie próbki
  • Temperatura otoczenia próbki
  • Naprężenia w warstwach powierzchniowych próbki
  • Ciśnienie oleju (zmienne)
  • Liczba cykli

Standardowe procedury testowe:

  • Sekwencja testów zmęczeniowych i procedura wyznaczania znamionowego wskaźnika wytrzymałości zmęczeniowej ZWWZ, oparta na strategii dwupunktowej.

Przykłady badań:

  • Projekty badawcze KBN: TO7B 014 09, 7 T07B03319, 4 T07B 02928, N N504 340136
  • Badania taśm łożyskowych produkcji Federal Mogul-Bimet
