SKMR-1 - stanowisko do badania wytrzymałości zmęczeniowej wielowarstwowych cienkościennych panwi łożysk ślizgowych

Tester SKMR-2 jest wykorzystywany do wyznaczania wytrzymałości zmęczeniowej warstwy ślizgowej w wielowarstwowych cienkościennych panwiach łożyskowych w różnych środowiskach smarowych przy kontrolowanym poziomie zmiennego ciśnienia oleju i kontrolowanej temperaturze otoczenia. W próbkach wywoływane są zmienne naprężenia gnące o regulowanej amplitudzie i wartości średniej, wymuszane kontrolowanym przemieszczaniem uchwytu ruchomego. Próbka umieszczona jest w powietrzu lub zanurzona w oleju o regulowanej temperaturze.

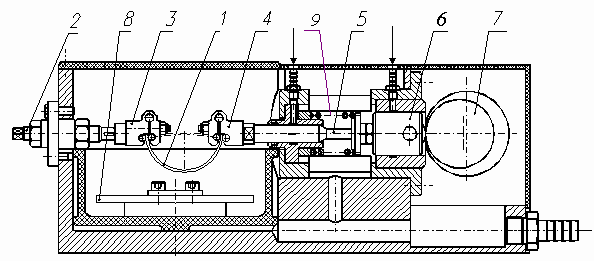

Schemat ideowy głowicy badawczej (kliknij schemat aby powiększyć):

  1. badana półpanew
  2. śruba regulacyjna nieruchomego uchwytu panewki
  3. nieruchomy uchwyt próbki (dynamometr)
  4. ruchomy uchwyt próbki
  5. popychacz
  6. rolka z prowadnicą
  7. mimośród
  8. grzałka
  9. sprężyna napinająca

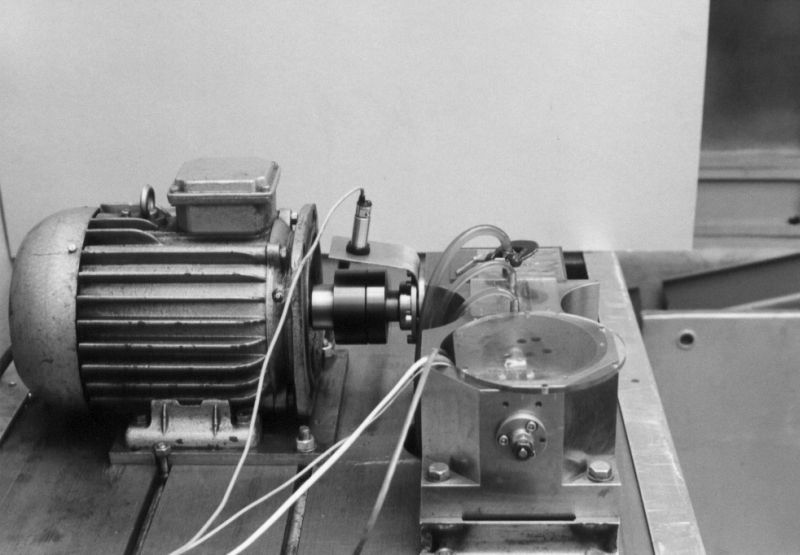

Zdjęcie testera zmęczeniowego:

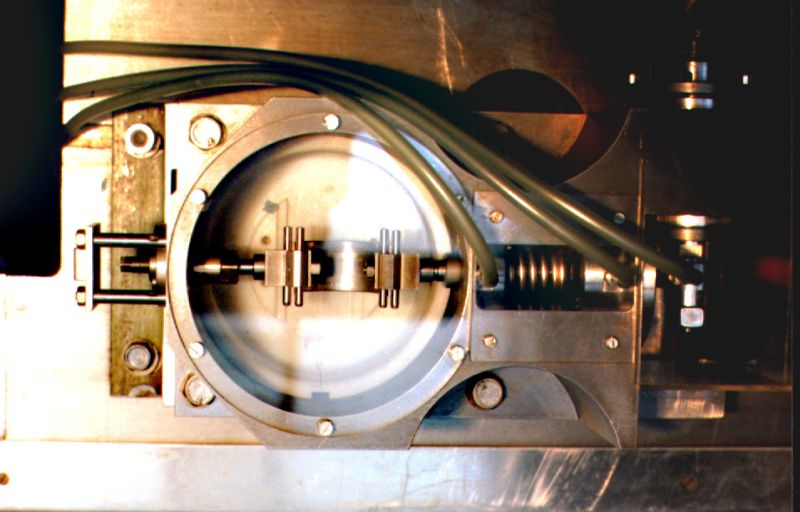

Zdjęcie głowicy badawczej testera:

Dane techniczne:

  • Obciążenie dynamiczne jako przemienne naprężenia gnące o regulowanej wartości średniej i amplitudzie
  • Częstotliwość zmian obciążenia: 0 - 50 Hz
  • Wymuszenie kinematyczne: 0 ± 4 mm;
  • Nastawialna i kontrolowana temperatura ośrodka
  • Wymiary próbek: wg ISO 7905/4

Mierzone lub wyznaczane wielkości:

  • Liniowe ugięcie próbki
  • Temperatura otoczenia próbki
  • Naprężenia w warstwach powierzchniowych próbki
  • Siła wymuszająca ugięcie próbki
  • Liczba cykli

Standardowe procedury testowe:

  • Sekwencja testów zmęczeniowych i procedura wyznaczania znamionowego wskaźnika wytrzymałości zmęczeniowej ZWWZ, oparta na strategii dwupunktowej.

Przykłady badań:

  • Projekty badawcze KBN: TO7B 014 09, 7 T07B03319, 4 T07B 02928, N N504 340136
  • Badania panwi łożyskowych produkcji f-my Federal Mogul-Bimet
