Do analizy połączenia spawanego w konstrukcji wybrałem kątownik spawany z blach o tej samej grubosci podstawy i ramienia wykonany ze stali 35 - granica plastyczności Re=310 MPa Rm= 550MPa

Obciążenie konstrukcji nie może przekroczyć naprężeń dopuszczalnych dla spoiny, które wynoszą: k'=z*z'*Re/x

gdzie z -współczynnik jakości spoiny (dla spoin normalnych z=0,5); z' -współczynnik rodzaju obciążenia i kształtu spoiny dla obciążeń stałych (spoina czołowa z'=0,8); x -współczynnik bezpieczeństwa (zakładam x=1)

Naprężenia dopuszczalne dla spoiny w rozpatrywanym przypadku wynoszą k'=124 MPa.

• Zadanie
• Model Obliczeniowy
• Przebieg Obliczeń Optymalna Grubość
• Wnioski i Optymalizacja Konstrukcji
• pobierz Model obliczeniowy

Strona główna

Ansys PG

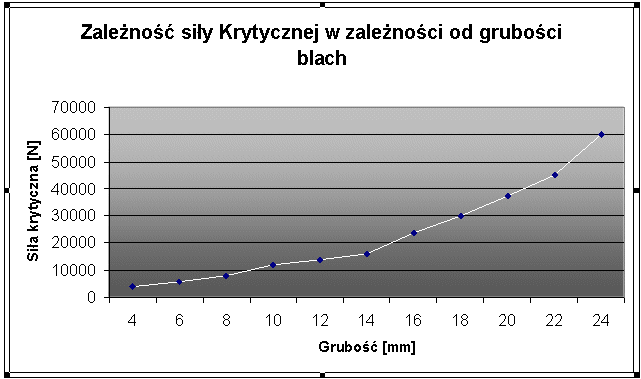

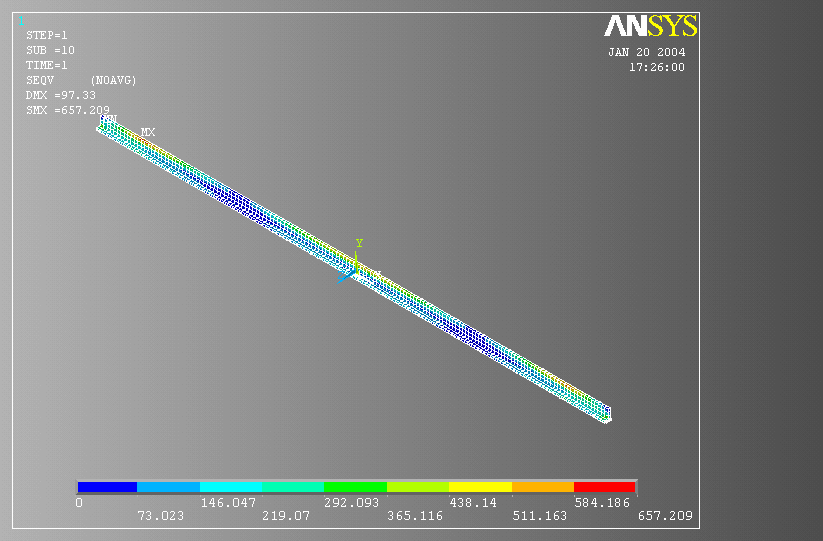

Nieliniowość wykresu spowodowana jest tym iż kolejne pomiary zostały wykonane dla różnych parametrów elementu kontaktowego.Wykres ten ma głównie ukazac iż siła krytyczna przy której model traci stateczność rośnie wraz z grubością i osiąga optymalną dla nas wartość wynikająca z zakładanego wspł. bezpieczeństwa 5 równąi 60000N dla grubosci 24mm. .Naprężenia wynoszą 657Mpa a więc przekraczają wytrzymałość materiału .Model obliczeniowy nie oddaje w 100% rzeczywistych naprężeń gdyż został uproszczony ze względu na czas obliczeń.

Kliknij na wykres aby powiększyć.
