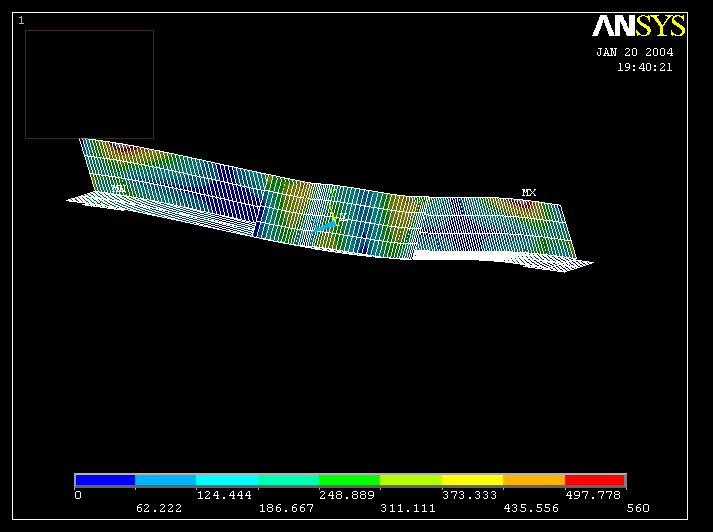

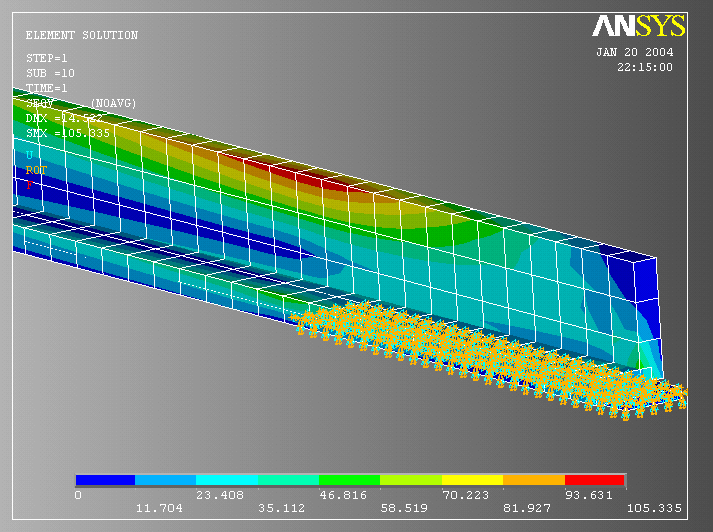

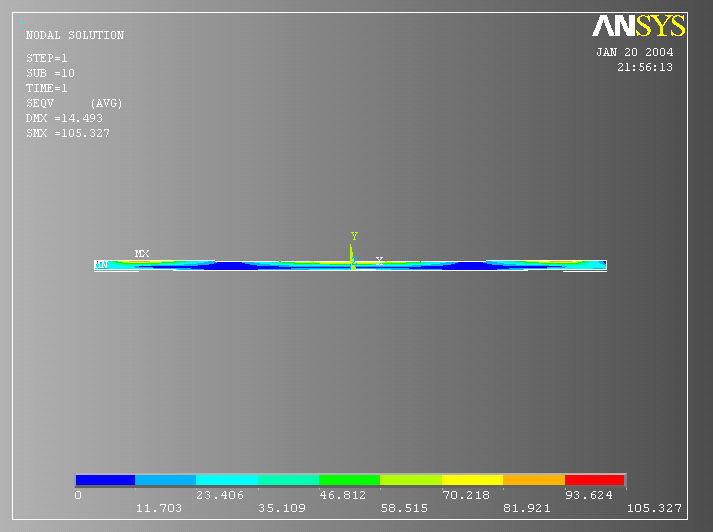

Z analizy nieliniowej wynika. że konstrukcja utraciła swoją stateczność dla grubościścianek 24mm przy sile 60000N. Obciążenie to jest 6 krotnie większe od obciążenia zadanego. Naprężenia maksymalne uzyskane dla grubości 24 mm przy zadanym obciązeniu 10000N wynoszą 105 MPa co zapewnia bezpieczną pracę konstrukcji gdyż naprężenia maksymalnych dla spoiny wynoszą 124 MPa.

Z dokonanej analizy wynika, że konstrukcję tą należy optymalizować pod względem wytrzymałościowymaby uzyskać jeszcze większą wytrzymałość na wyższe niż zadane obciążenia (Ograniczenie naprężeń). Będziemy dążyć do zwiększnia sztywności układu ,możliwe rozwiązania to żebra,dospawane łaczniki blach,lub symetrycznie dospawany drygi kątownik.Najbardziej ekonomicznym rozwiązaniem są żebra które nie wymagają dużego nakładu finansowego (mała ilość materiału) oraz ich wykonanie ze wzgl. technologicznych nie sprawia dużych problemów.

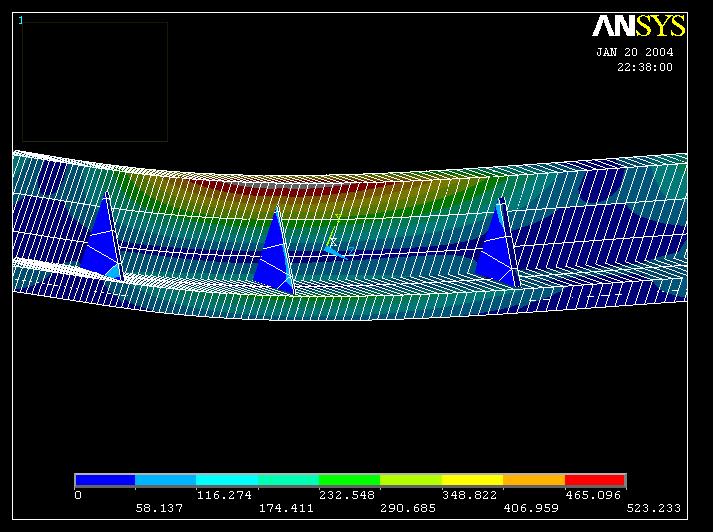

Poniżej są porównania wpływu różnego rodzaju wsporników, położenia ich i wielkości na przenoszone naprężenia wg hipotezy Hubera przy stałej sile równej F=60000 N.
