Przedstawienie zadania

Przedmiotem analizy jest winda hydrauliczna składana typu "track-away"

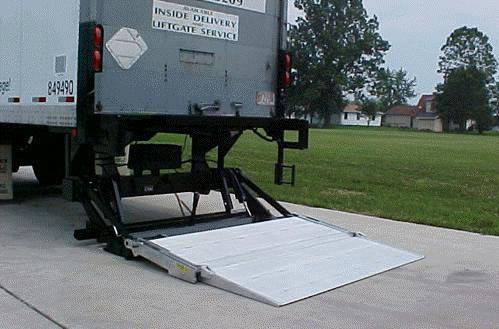

Winda przygotowana do pracy

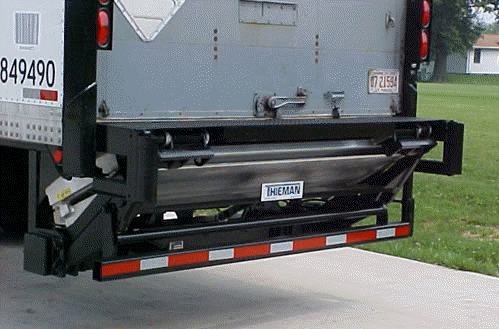

Winda złożona pod skrzynią pojazdu

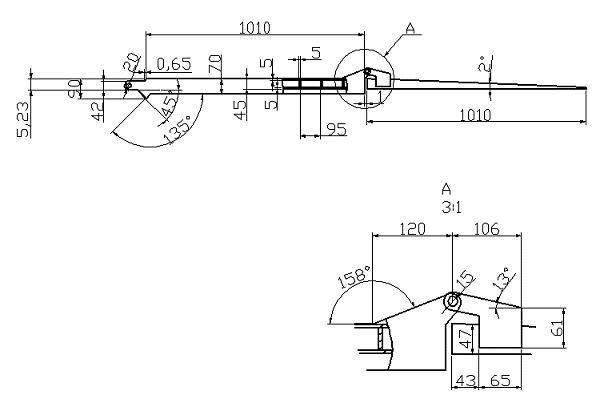

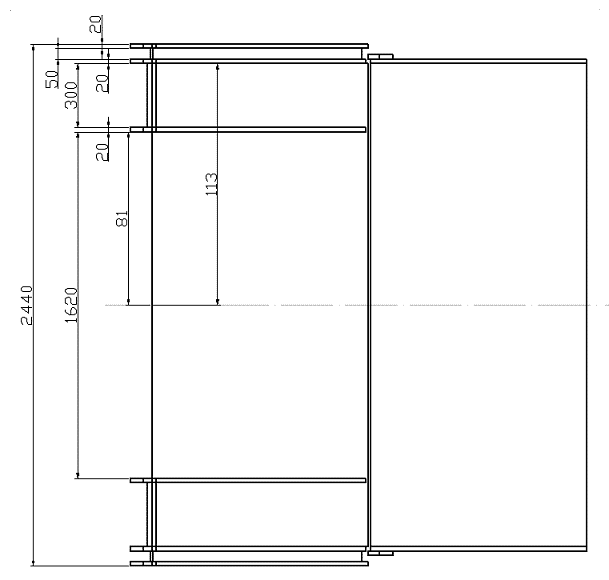

Ogólne wymiary konstrukcji

Dane materiałowe

stal 18G2A Re=320MPa

konstrukcja spawana

wspolczynnik bezpieczenstwa x = 2

spoina nie badana po spawaniu z = 0,5

spoina pachwinowa z_o = 0,65

dopuszczalne naprezenie dla konstrukcji spawanej k`= R_e/x * z * z_o = 52 MPa
