OBLICZENIOWA ANALIZA CZESCI MASZYN

• Zadanie Projektowe

• Geometria

• Podział na elementy

• Podparcie

• Obciążenie

• Analiza liniowa

• Analiza nieliniowa

• Wpływ grubości pokrywki

• Wpływ ilości śrub

• Powrót do strony głównej

Podparcie uwzględnia warunki symetrii pozwalające na modelowanie 1/4 pokrywki.

2 częścią podparcia jest uniemożliwienie przemieszczanie się w kierunku pionowym na powierzchni styku uszczelki ze ścianką zbiornika.

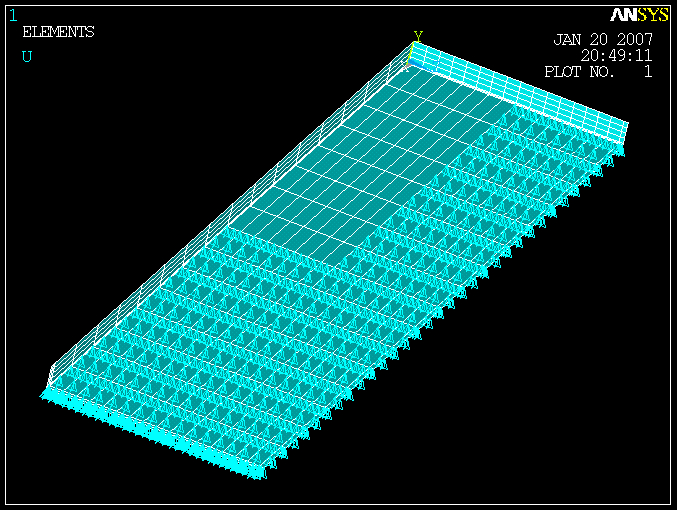

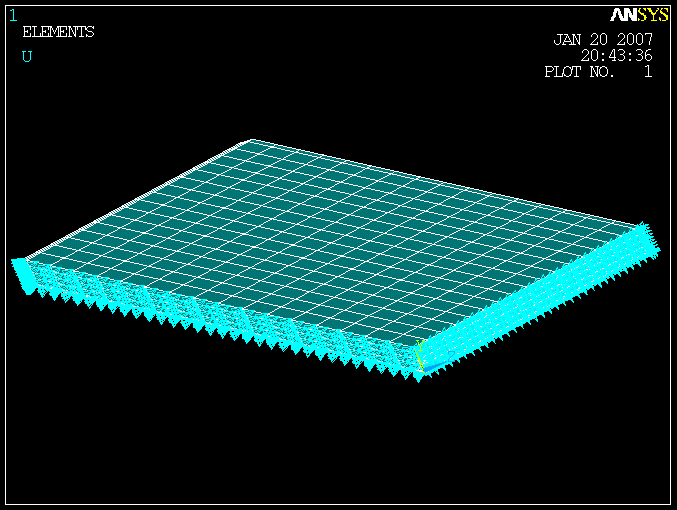

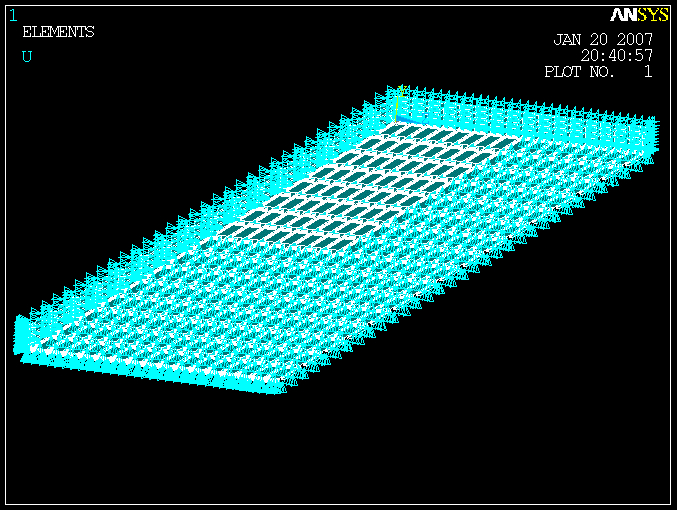

Ostatecznie podparcie wygląda następująco :
