OBLICZENIOWA ANALIZA CZESCI MASZYN

• Zadanie Projektowe

• Geometria

• Podział na elementy

• Podparcie

• Obciążenie

• Analiza liniowa

• Analiza nieliniowa

• Wpływ grubości pokrywki

• Wpływ ilości śrub

• Powrót do strony głównej

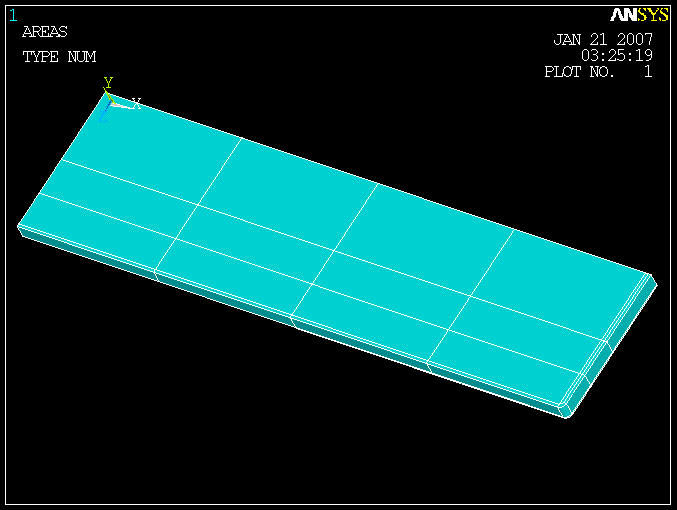

Zmieniając odrobinę geometrię :

- Szerokość 40 mm

- Długość 150 mm

- Pokrywka 10 mm

- Uszczelka 1.5 mm

- Dodatkowa śruba

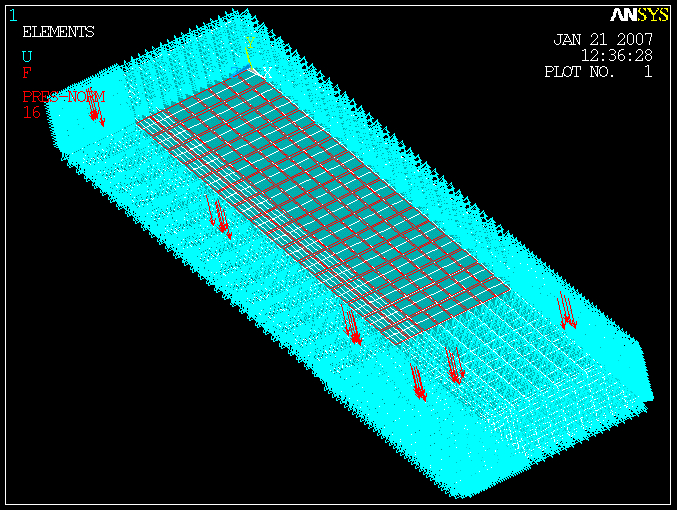

Obciążenie wygląda następująco :

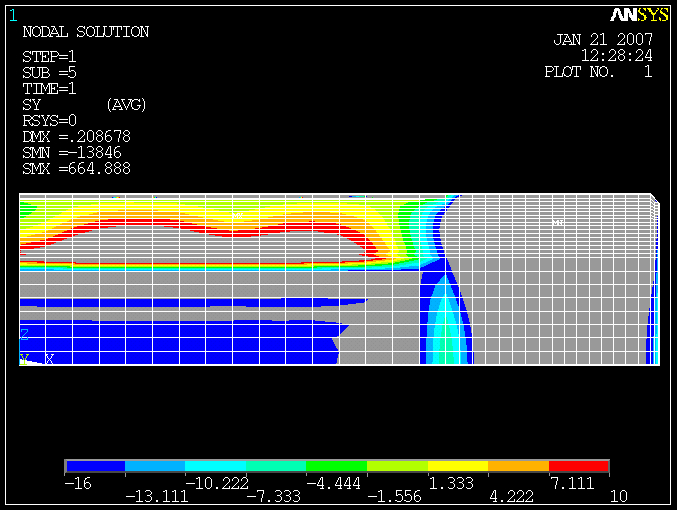

Co daje następujący rozkład naprężeń :

Zapas szczelności pozwala to na zmniejszenie gabarytów :

- Długość 120 mm

- Szerokość 35 mm

- Pokrywka 8 mm

- Uszczelka 1 mm

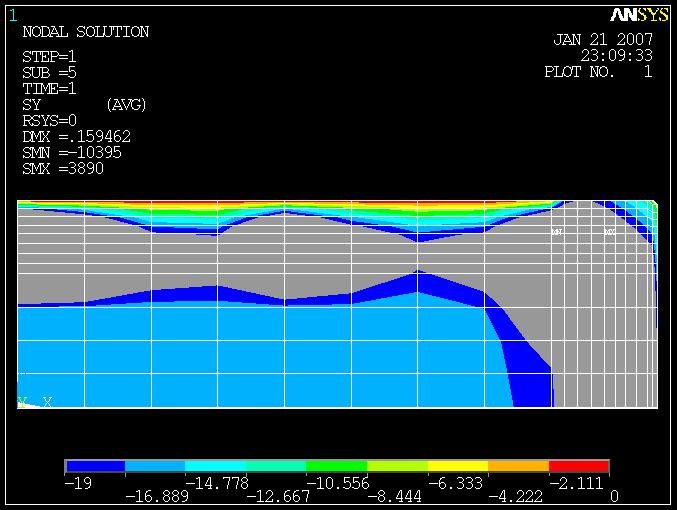

Co przy obciążeniu wskazanym powyżej dało następujące efekty :
