Dla zoptymalizowanych grubości blach: g1=30 mm i g2=2 mm zastosowałem 4 żebra o grubości g3=1mm dalsze zwiekszanie, bądź zmniejszanie grubości blachy wspornika powodowało zwiekszenie naprężeń w obszarze spoiny.

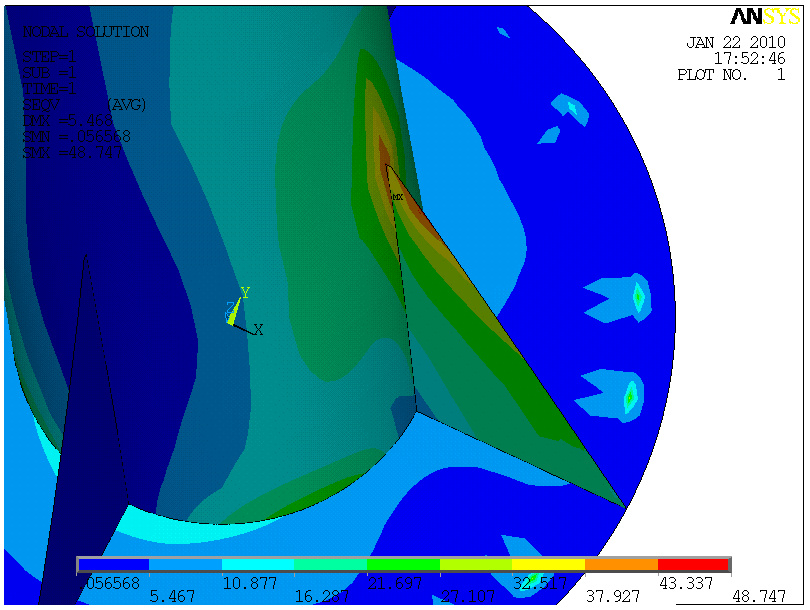

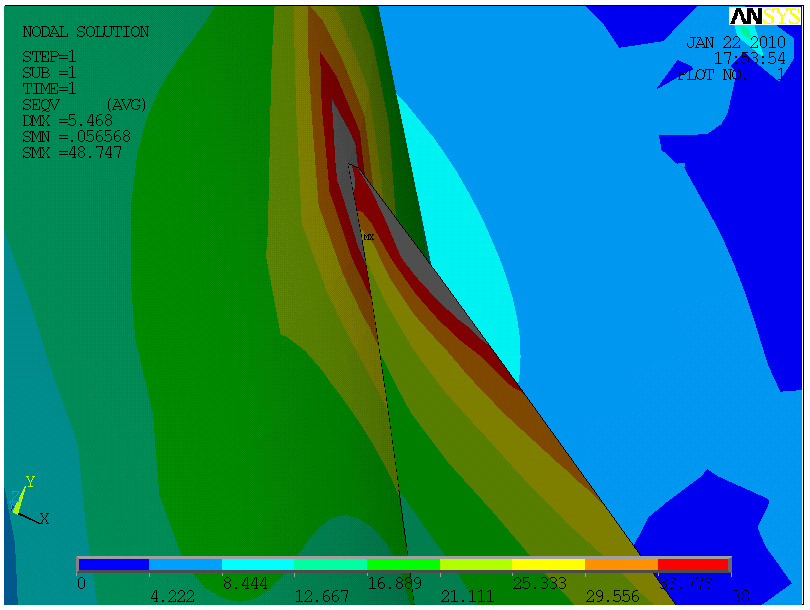

Zastosowanie 4 wsporników spowodowało przeniesienie maksymalnych naprężeń ze spoiny łączącej podstawę z rurą w miejsce łączenia wspornika z rurą powodując jednocześnie zwiekszenie naprężeń do 48 MPa w obszarze spoiny. Spowodowane jest to zbyt dużą sztywnością wspornika stosunku do sztywności rury. Prawdopodobnie można by wyeliminować spiętrzenie naprężeń w tym miejscu stosując podcięcie wspornika w odpowiednim miejscu.
