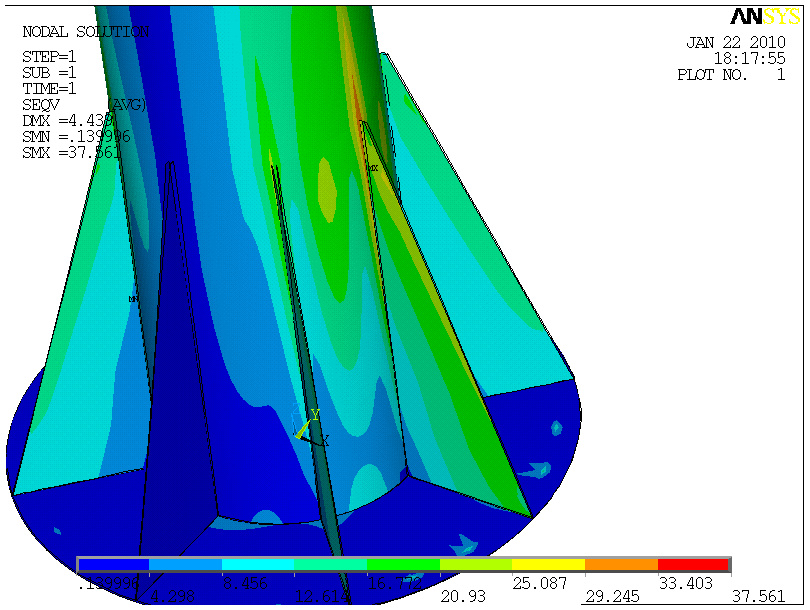

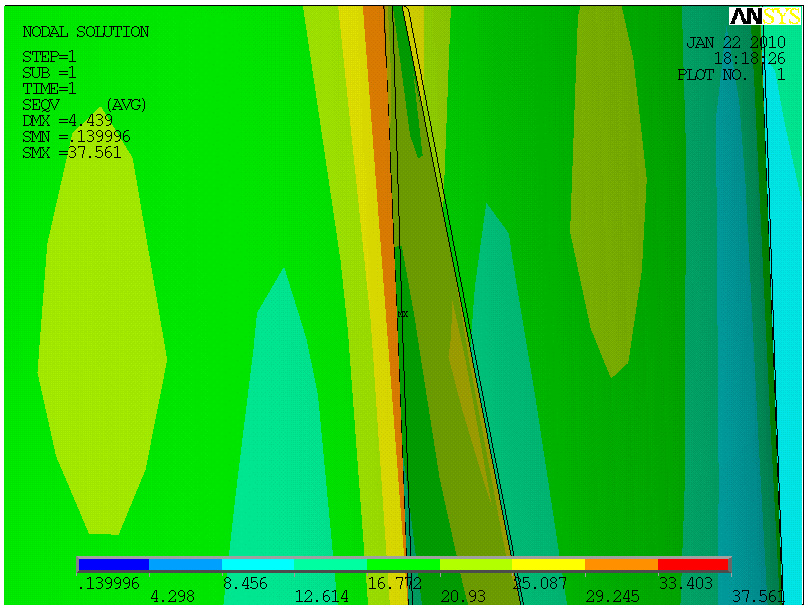

Dla zoptymalizowanych grubości blach: g1=30 mm i g2=2 mm zastosowałem 8 żeber o grubości g3=1mm dalsze zwiekszanie, bądź zmniejszanie grubości blachy wspornika powodowało zwiekszenie naprężeń w obszarze spoiny.
Otrzymane wyniki dotyczą szerokości góry wspornika A3=6 mm co jest optymalną wartością. Zmiana tego parametru drastycznie wpływa na naprężenia w spoinie.
Dzięki zastosowaniu ośmiu wsporników otrzymano naprężenia w spoinach mniejsze od dopuszczalnych, co jednak nie przekłada się na jakiekolwiek korzyści, wręcz przeciwnie poza przeniesieniem maksymalnych naprężeń spoza obszaru łaczenia rury z podstawą ponieśliśmy dodatkowe koszty związane z materiałem potrzebnym do wykonania żeber, lecz nie przyniosły one zmniejszenia naprężeń w konstrukcji.
Dzięki zastosowaniu ośmiu wsporników otrzymano naprężenia w spoinach mniejsze od dopuszczalnych, co jednak nie przekłada się na jakiekolwiek korzyści, wręcz przeciwnie poza przeniesieniem maksymalnych naprężeń spoza obszaru łaczenia rury z podstawą ponieśliśmy dodatkowe koszty związane z materiałem potrzebnym do wykonania żeber, lecz nie przyniosły one zmniejszenia naprężeń w konstrukcji.
