Dla grubości blachy podstawy g1=30 mm, grubości blachy rury g2=2 mm

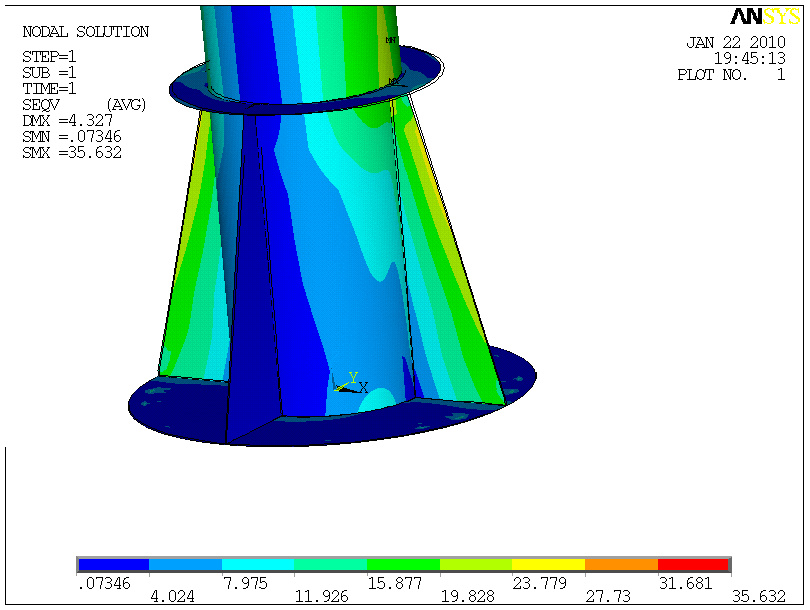

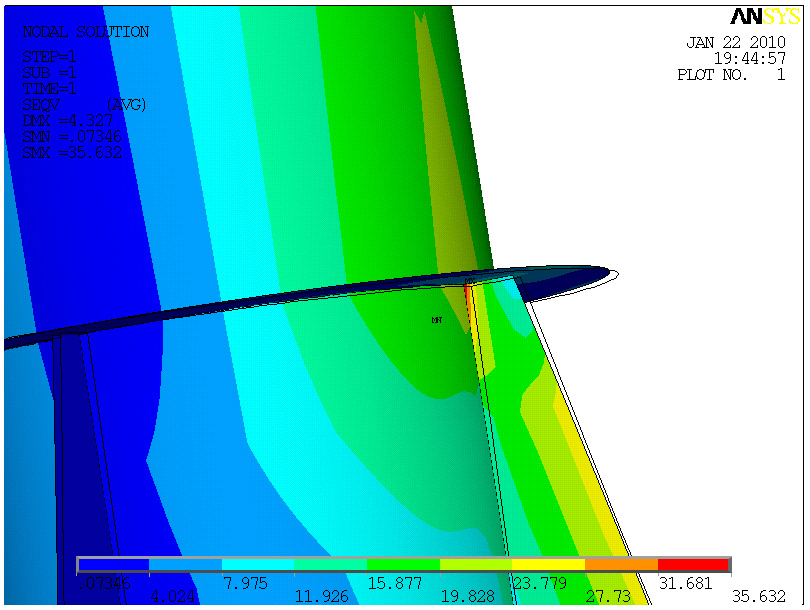

Dla grubości blachy żebra g3=2 mm, grubości blachy kołnierza g4=2 mm

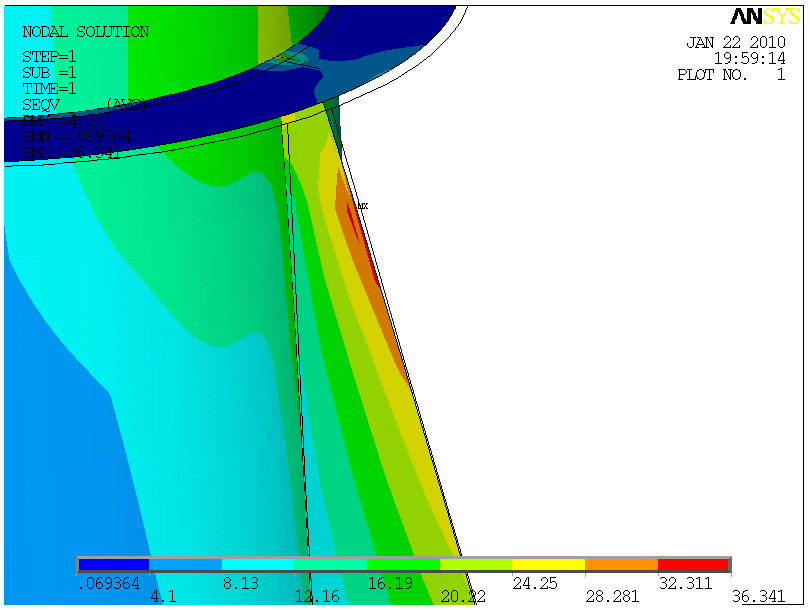

Dla grubości blachy żebra g3=3 mm, grubości blachy kołnierza g4=3 mm parametry c=60 mm, a=20 mm

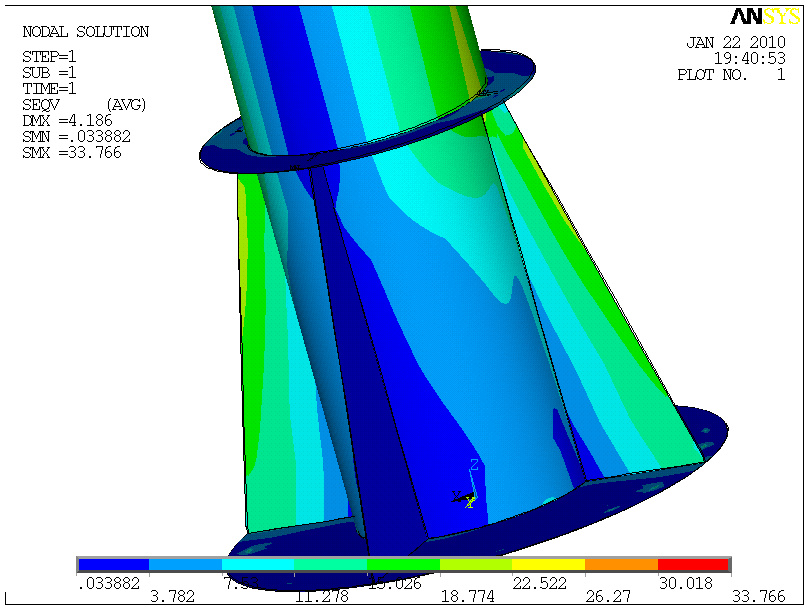

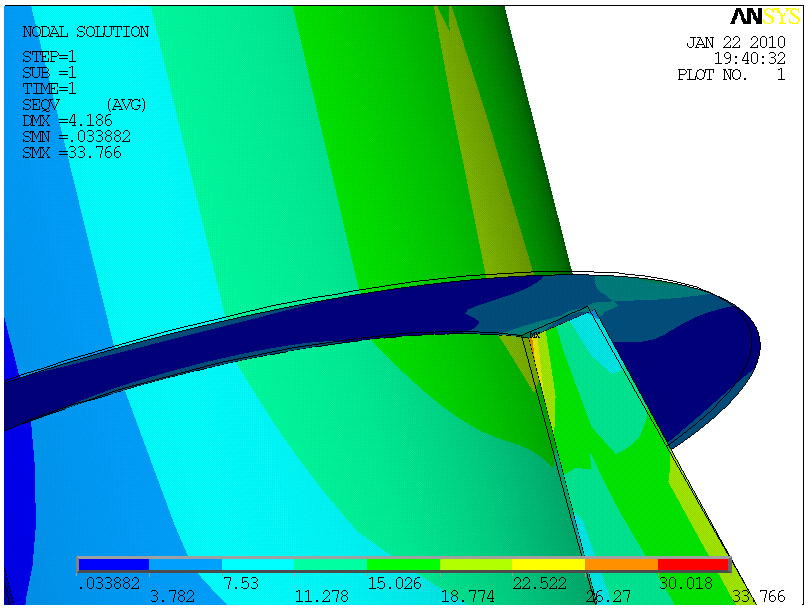

Dla grubości blachy żebra g3=4 mm, grubości blachy kołnierza g4=4 mm
Dla grubości blachy żebra g3=5 mm, grubości blachy kołnierza g4=5 mm parametry c=60 mm, a=30 mm
Dla grubości blachy żebra g3=3 mm, grubości blachy kołnierza g4=4 mm parametry c=50 mm a=10 mm

Przy takich wartościach odpowiednich parametrów spiętrzenie napręże
ń udało się przesunąć poza strefę złącza spawanego, w materiale rodzimym naprężenia dopuszczalne wynoszą ponad 100 MPa, także warunek wytrzymałościowy jest spełniony. W obszarze spoiny naprężenia wynoszą około 33 MPa.
