Dla grubości blachy podstawy g1=30 mm, grubości blachy rury g2=2 mm

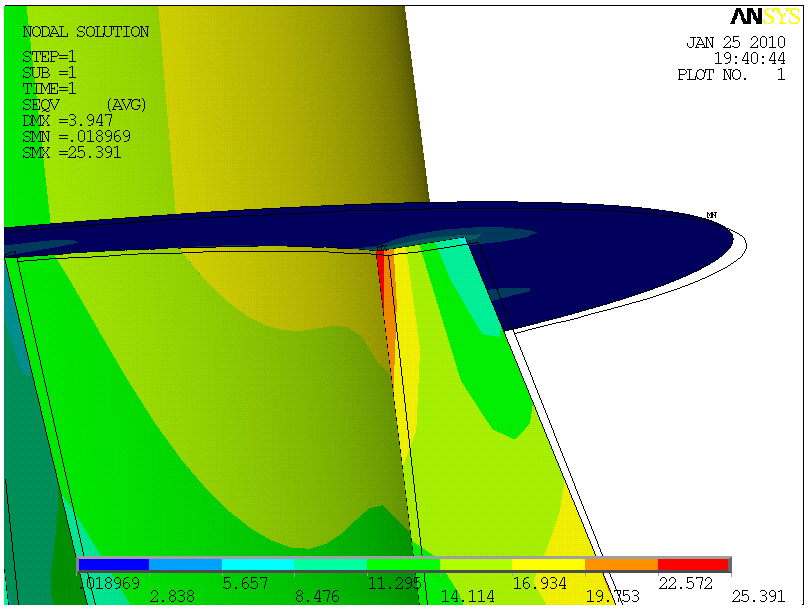

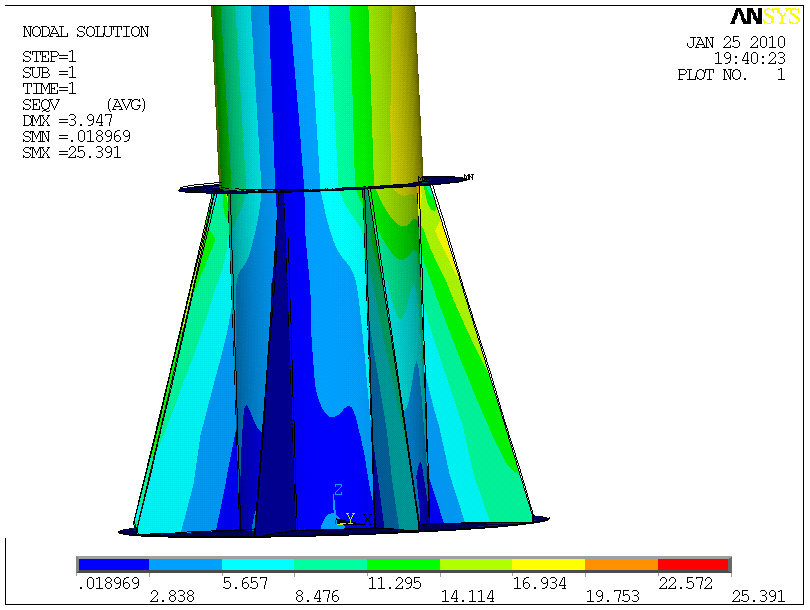

Dla grubości blachy żebra g3=3 mm, grubości blachy kołnierza g4=4 mm parametry c=60 mm, a=20 mm

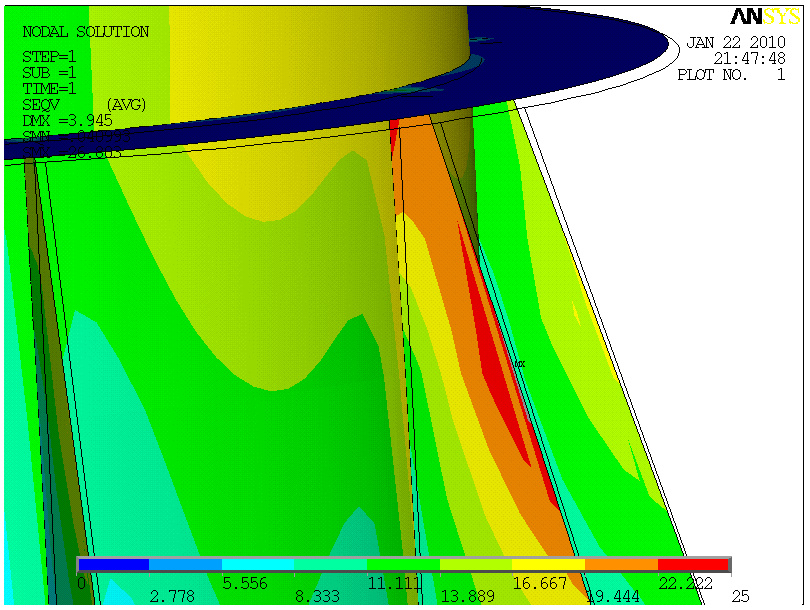

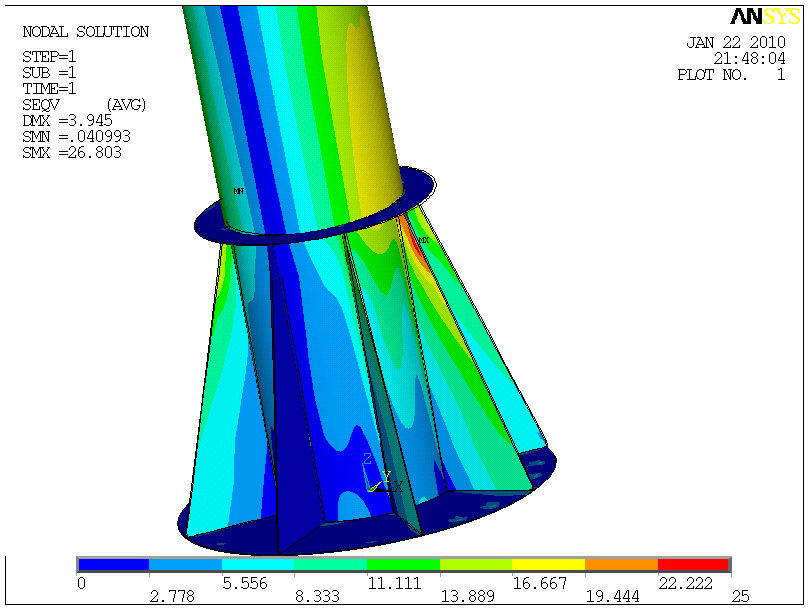

Dla grubości blachy żebra g3=3 mm, grubości blachy kołnierza g4=4 mm parametry c=50 mm a=10 mm
Przy takich wartościach odpowiednich parametrów spiętrzenie naprężeń udało się przesunąć poza strefę złącza spawanego, w materiale rodzimym naprężenia dopuszczalne wynoszą ponad 100 MPa natomiast naprężenia występujące w tym przypadku wynoszą niewiele ponad 27 MPa, także warunek wytrzymałościowy jest spełniony. W obszarze spoiny naprężenia wynoszą około 25 MPa.
Przy takich wartościach odpowiednich parametrów spiętrzenie naprężeń udało się przesunąć poza strefę złącza spawanego, w materiale rodzimym naprężenia dopuszczalne wynoszą ponad 100 MPa natomiast naprężenia występujące w tym przypadku wynoszą niewiele ponad 27 MPa, także warunek wytrzymałościowy jest spełniony. W obszarze spoiny naprężenia wynoszą około 25 MPa.
