MODEL OBLICZENIOWY
Zadanie zostało zamodelowane powłokowo, przy użyciu elementów skończonych SHELL93 oraz przy użyciu elementów kontaktowych TARGE170 i CONTA174.

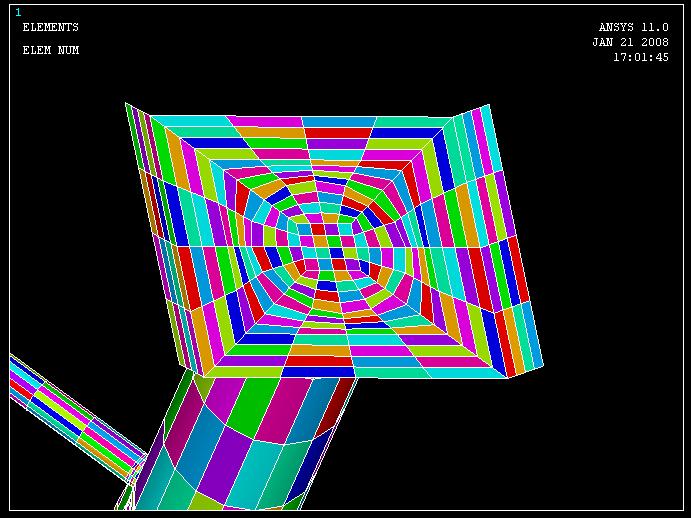

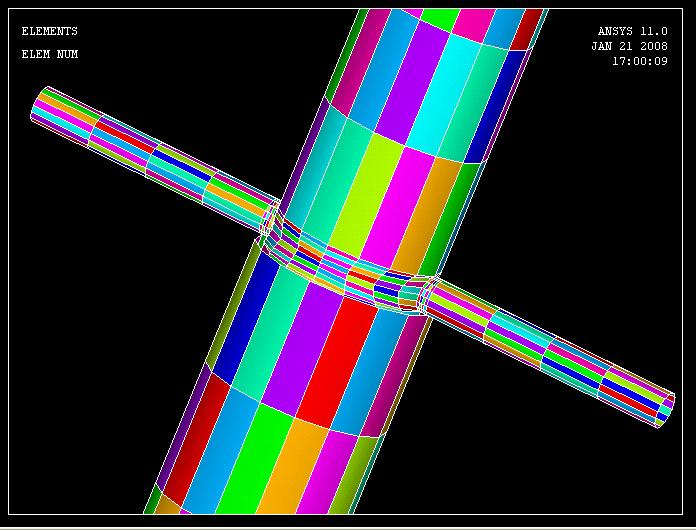

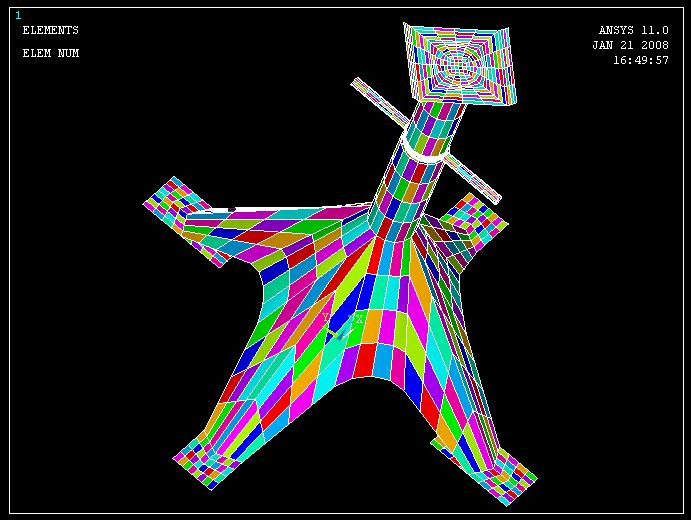

PODZIAŁ NA ELEMENTY SHELL93

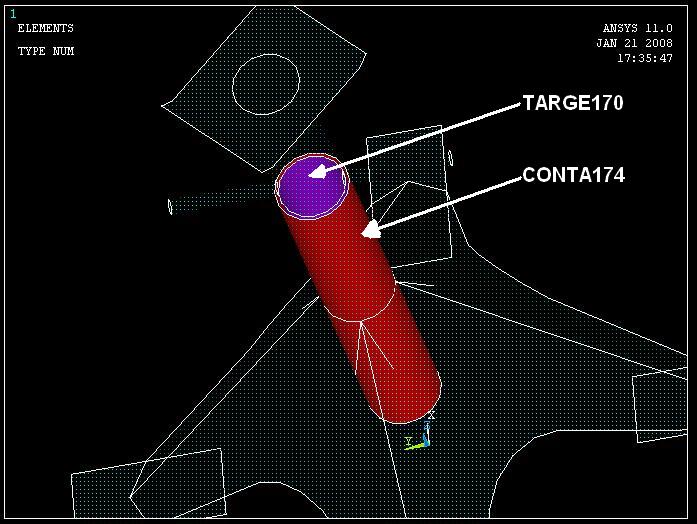

Elementy TARGE170 i CONTA174 zostały użyte tylko na kilku powierzchniach w celu uniemożliwienia przechyłu rury górnej jak to ma miejsce na zdjęciu poniżej.

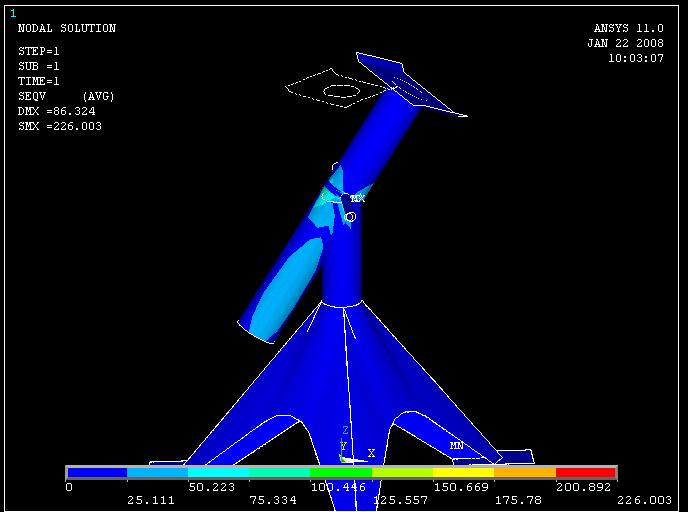

Efekt bez elementów kontaktowych

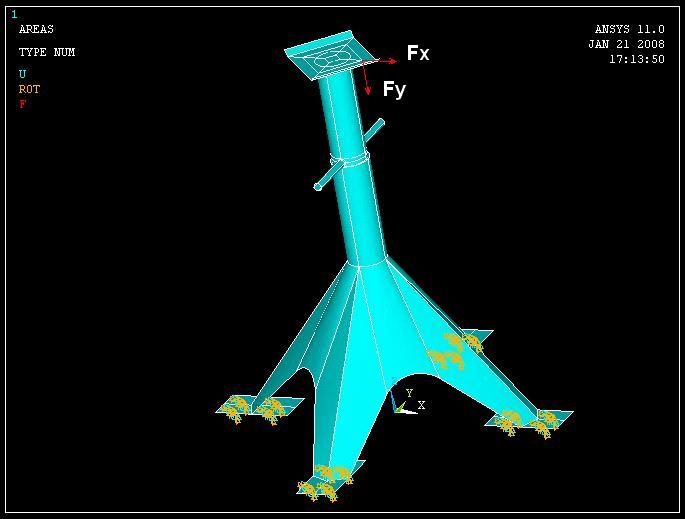

PODPARCIE I OBCIĄŻENIE
Do obliczeń przyjąłem siłę punktową przyłożona pod kontem 45’. Przyłożenie siły punktowej jest odstępstwem od rzeczywistości, ale do naszej analizy jest to uproszczenie dopuszczalne.
Wiec wartość siły Fx i Fy równe są około 11000N(1100kg)
