OPTYMALIZACJA

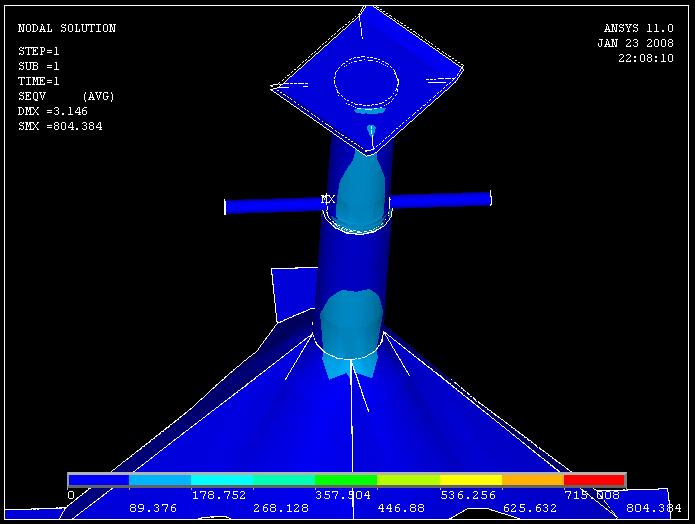

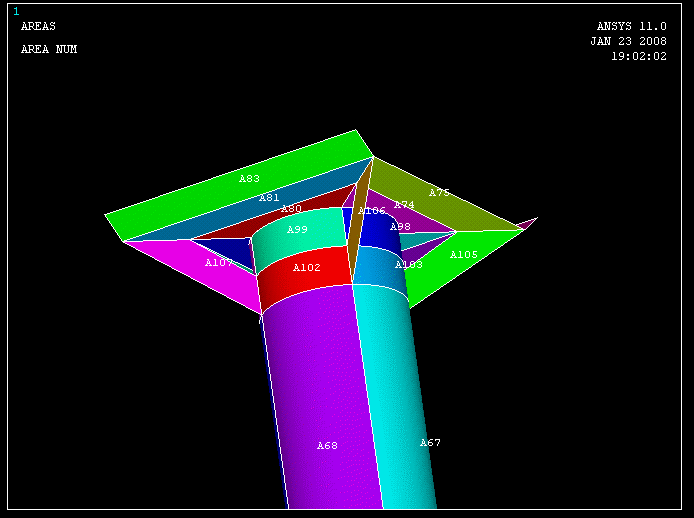

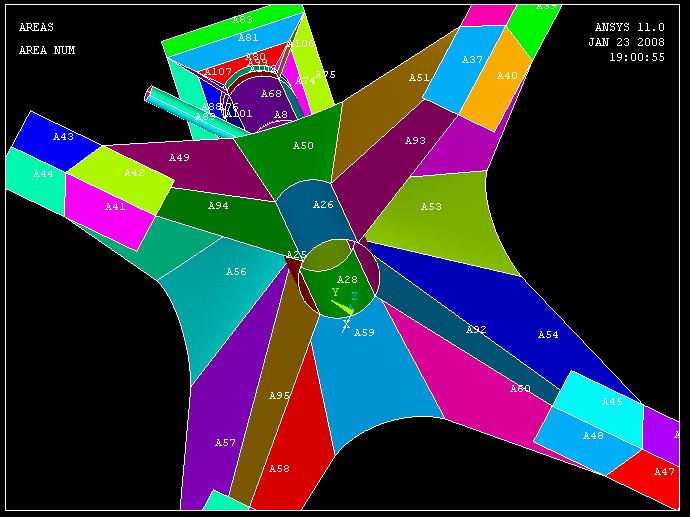

Problem nadmiernych naprężeń zmniejszyłem dodając wzmocnienia (zastrzały) pod półką powierzchnie 104-107, natomiast dodając powierzchnie 92-95 zmniejszyłem naprężenia przy połączeniu nóg z rura dolną
- Obliczenia przeprowadziłem dla grubości g=3 całego stojaka
Jak widzimy naprężenia w półce spadły poniżej 200MPa gdzie przedtem dla grubości 3mm wynosiły 1100MPa. Lecz w miejscu styku zastrzału z rurą powstało spiętrzenie naprężeń jest to zapewne wynikiem tego ze siła obciążająca jest przyłożona punktowo oraz zależy to od konta, pod jakim jest przyspawany ten zastrzał (płaskownik), jeśli kont zmniejszymy to naprężenia nam zmaleją.
Naprężenia w miejscu połączenia rury z nogami wynosi około 220 MPa przedtem ponad 370MPa

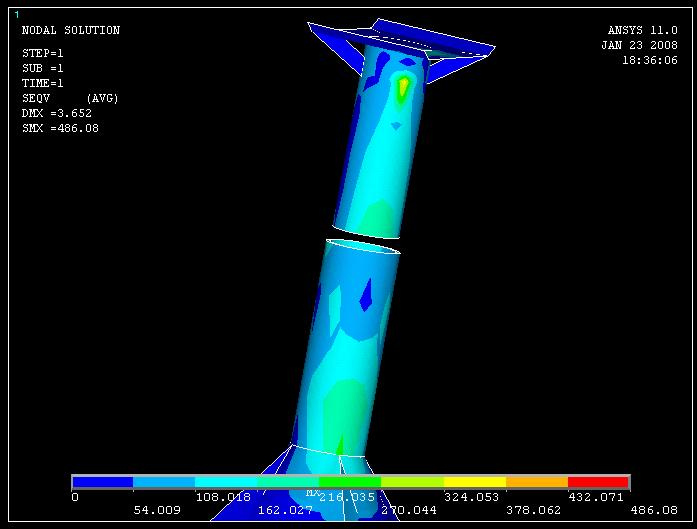

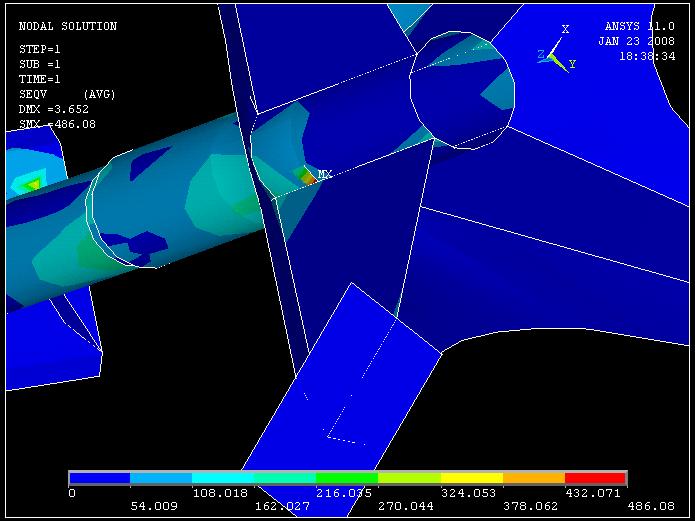

Również naprężenie w miejscu styku rur zmalało z ponad 500MPa do 480 MPa
- Obliczenia przeprowadziłem dla grubości g=4 całego stojaka

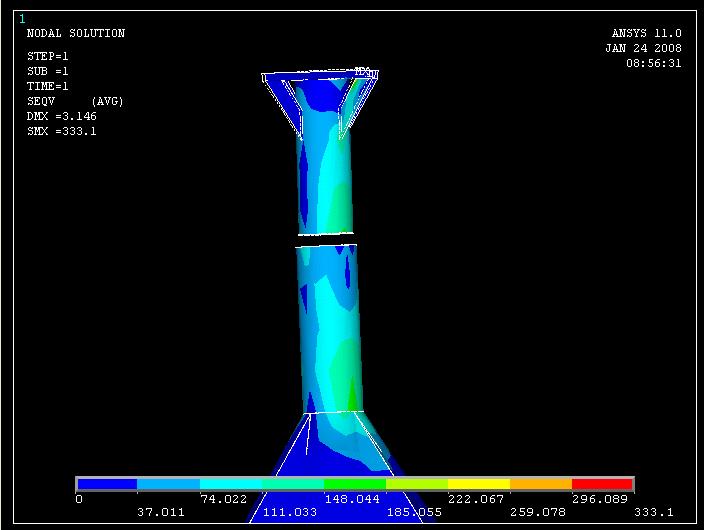

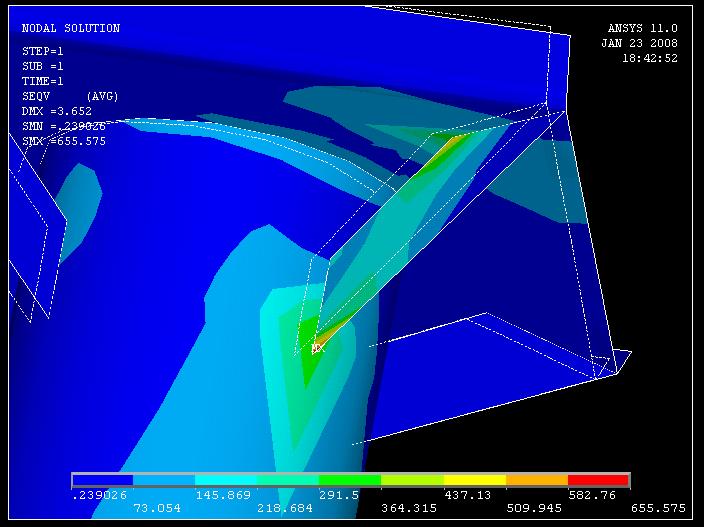

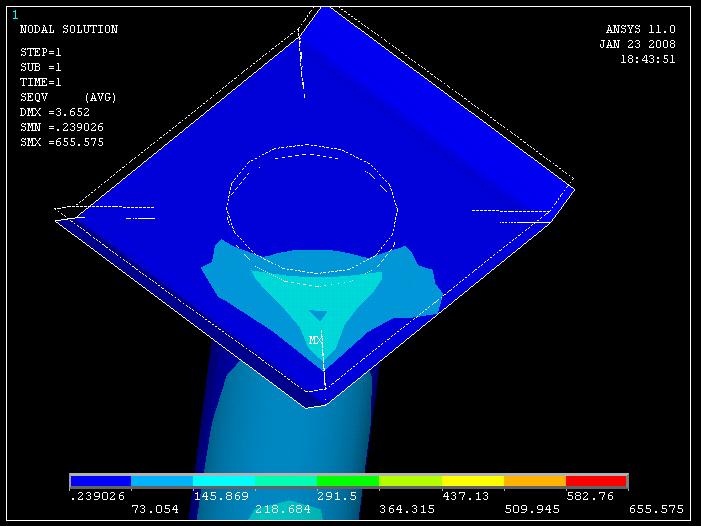

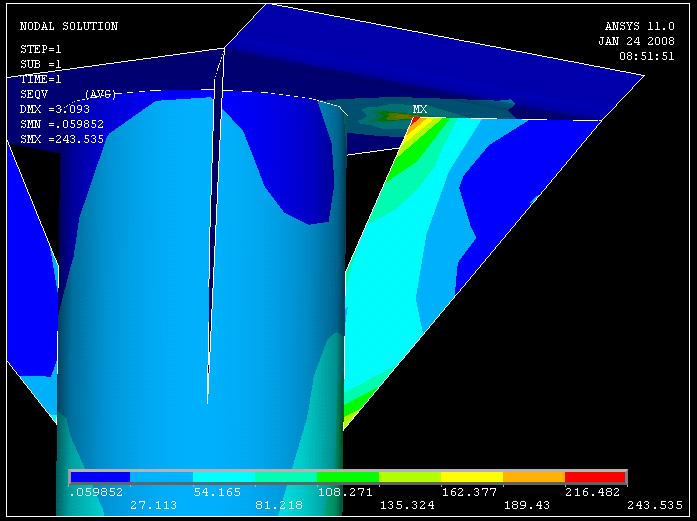

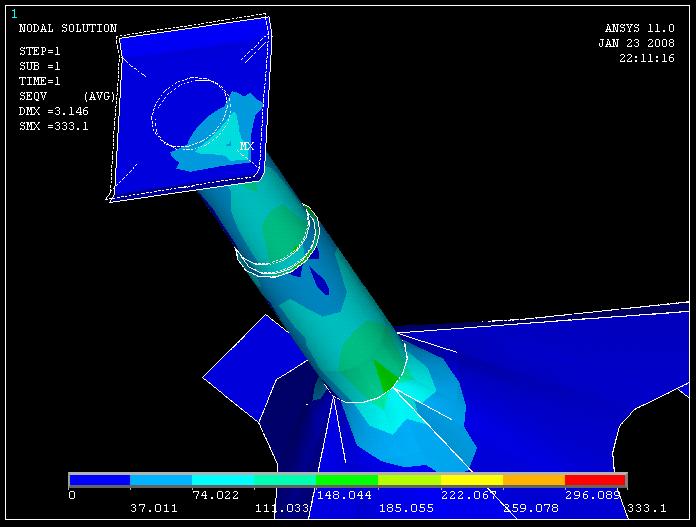

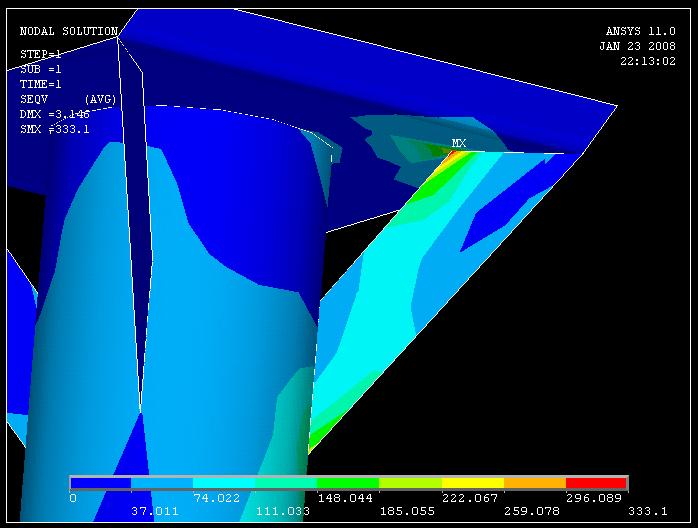

Jak widzimy naprężenia w półce spadły do 80MPa gdzie przedtem dla grubości 3mm wynosiły 200MPa. Po zmniejszeniu konta pod jakim jest przyspawane wzmocnienie do rury spiętrzenie naprężenia zmalało do 150MPa z 655MPa. Spiętrzenie naprężeń w miejscu styku wspornika z półką można zmniejszyć w zwiększając kont. Jak to pokazałem na 2 rysunkach gdzie naprężenie zmalało z 333MPa do 243MPa. Naprężenia w miejscu połączenia rury z nogami wynoszą około 150 MPa przedtem 220MPa

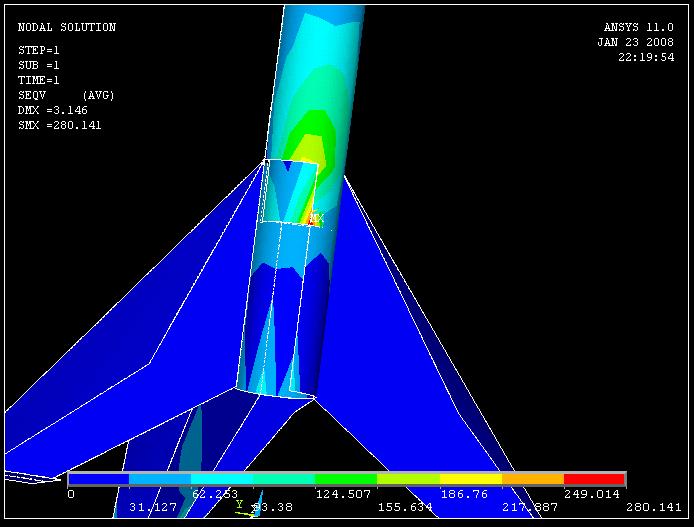

Również po zwiększeniu grubość ścianki na 4 mm to naprężenie w miejscu styku spadły do 280MPa z 486MPa jak to miało miejsce wyżej.
