Model
Obliczeniowy jest zapisany parametrycznie w taki sposób, że
można regulować następującymi wymiarami:
średnica tłoka
wysokość tłoka
średnica
tłoczyska
średnica wydrązenia tłoczyska
długość tłoczyska
wew-/zewnętrzna średnica cylindra
położenie tłoka w cylindrze
wewnętrzna średnica tłoczyska
można wywierać różne
ciśnienia na cylinder po
stronie tłoczyskowej i beztłoczyskowej

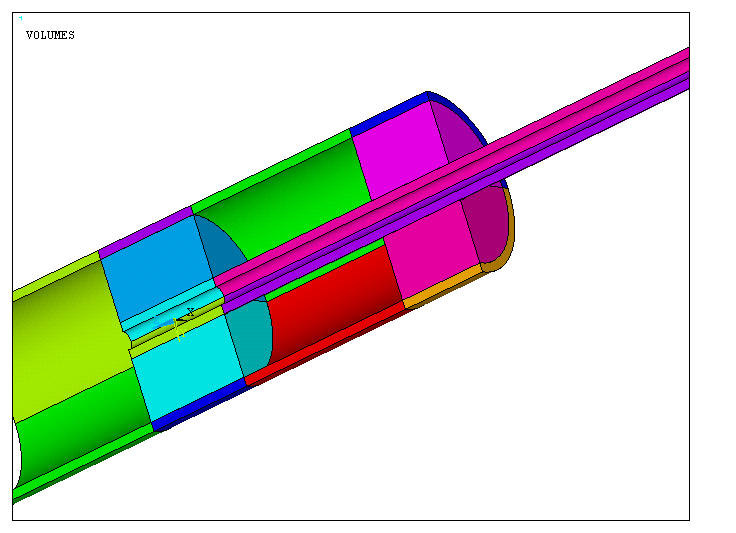

Całość składa się z 32 objętości.

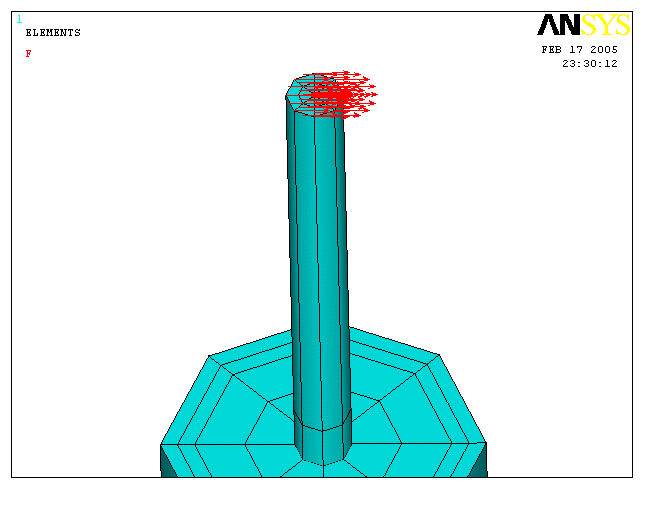

Sytuacje za najbardziej niebezpieczną dla cylindra (gdy na tłoczysko
działa siła poprzeczna nie większa niż pięć procent siły wzdłużnej)
uznałem położenie tłoka odpowiadające połowie skoku całkowtego. Dlatego
tłok jest w połowie długości cylindra.
Na rysunku widać tylko połowe modelu!!!

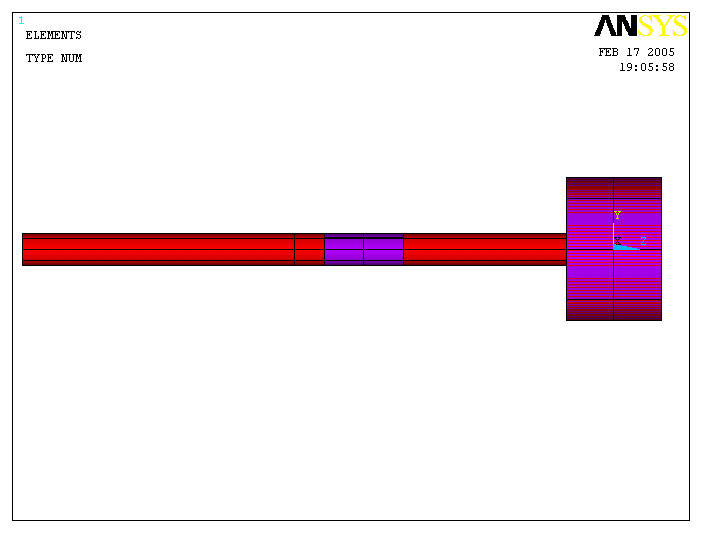

Model obliczeniowy składa się z trzech typów elementów:
SOLID95
TARGE170
CONTA174
Podstawowe części: cylinder, tłok, tłoczysko i łożysko ślizgowe jest
zbudowane z elementu SOLID95. W miejscu połączeń pary tłok - cylinder oraz łożysko ślizgowe - tłoczysko nałożone
są elementy kontaktowe. Elementy są nałożone zgodnie z koncepcją, że
CONTA174 (czerwony na rysunku) jest na elemencie, który się bardziej
odkształca czyli raz na tłoczysku a raz na cylindrze.

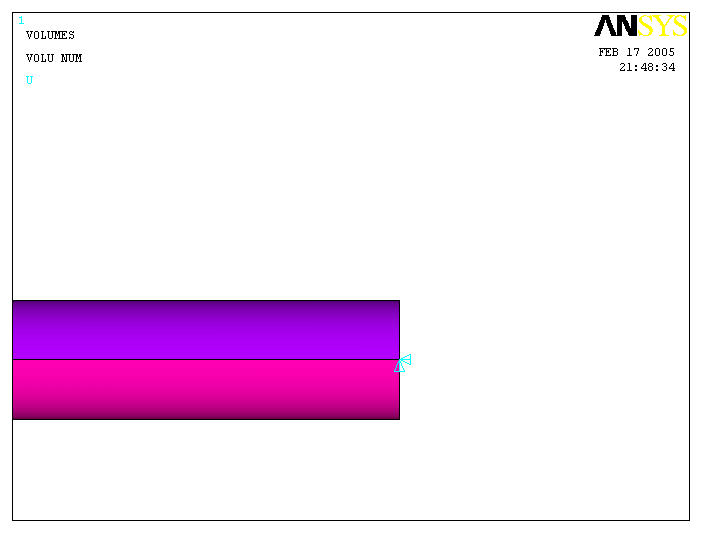

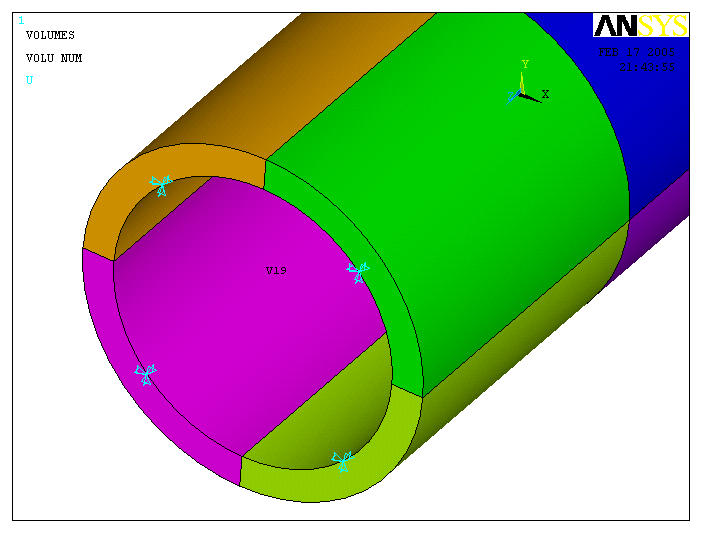

Konstrukcja
jest utwierdzona na całej dolnej powierzchni cylindra w
trzech kierunkach, oraz na górnej powierzchni
tłoczyska w jednym
keypoint'cie w kierunku prostopadłym do kierunku wywieranej siły oraz w
kierunku osiowym.
