Krok II Element konstrukcji Wymiary konstrukcji [mm] Obciążenie [N] tłok d1=179.9 500 cylinder dd=219 tłoczysko dw=20 Komentarz: Obciążenie nie zostało przeniesione. Time of Last Solution    0.176 Konstrukcja za słaba dla danego obciążenia. Uzyskane efekty: przemieszczenie naprężenia Wniosek: Obciążenie jest znacznie za duże więc zmniejszam je o połowe aby zbliżyć sie do faktycznych możliwości konstrukcji.

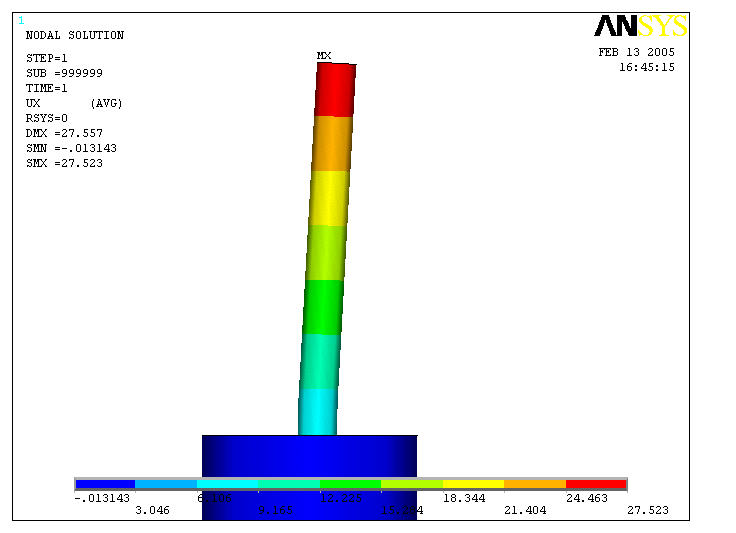

Przemieszczenie

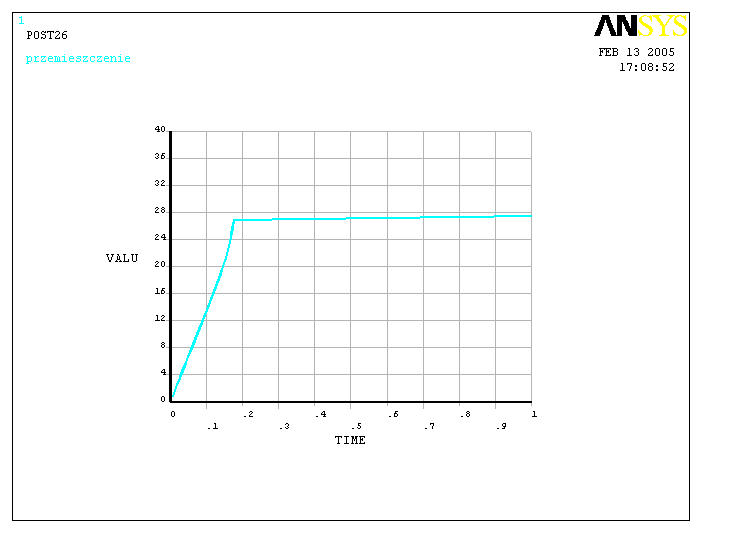

Wykres przemieszczenia górnej płaszczyzny tłoczyska. Dwa charakterystyczne przebiegi krzywej - do 27 mm zakres sprężysty - powyżej 27 mm zakres plastyczny - utrata stateczności

Naprężenia

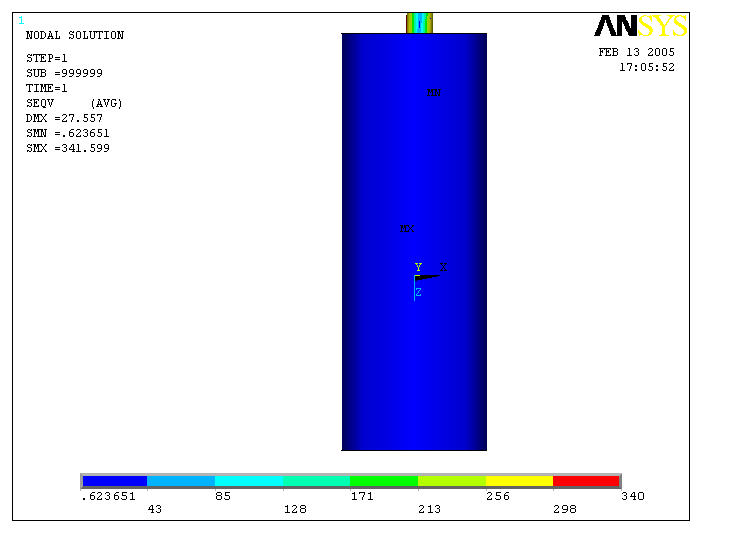

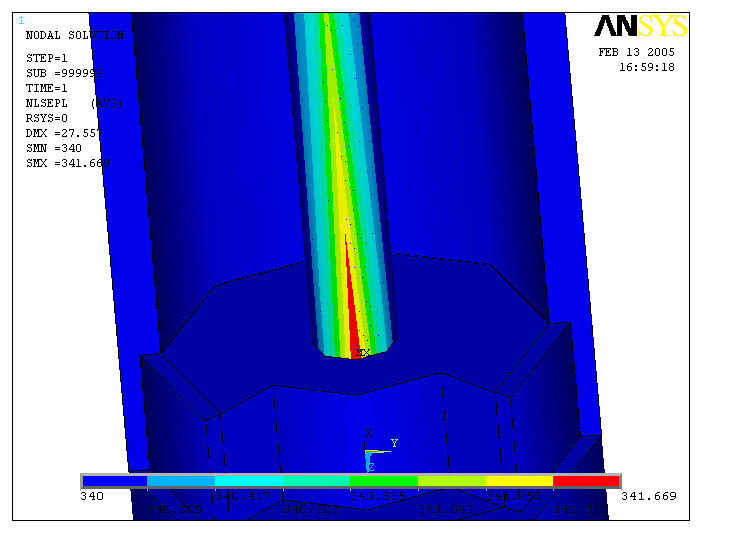

Naprężenia plastyczne (jedyne) po stronie rozciąganej na połączeniu tłok - cylinder.

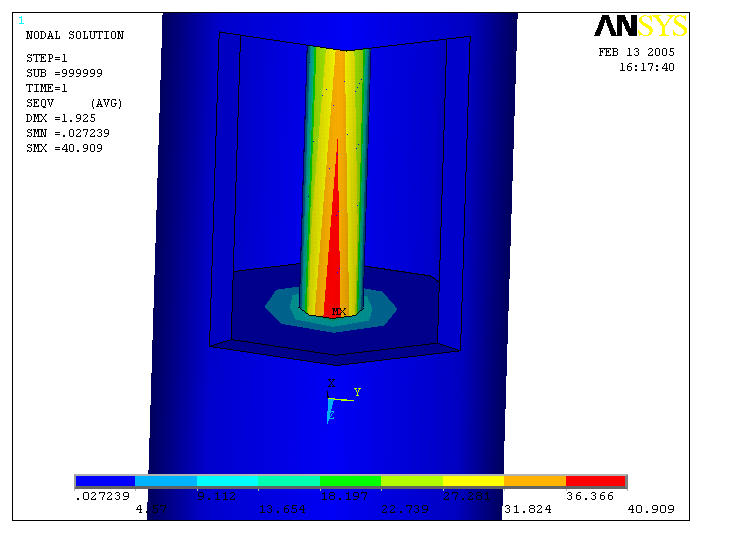

Naprężenia Hubera. W cylindrze nie ma żadnych zmian.

Krok III Element konstrukcji Wymiary konstrukcji [mm] Obciążenie [N] tłok d1=179.9 250 cylinder dd=219 tłoczysko dw=20 Komentarz: Obciążenie nie zostało przeniesione. Time of Last Solution    0.37675 Konstrukcja za słaba dla danego obciążenia. Uzyskane efekty: przemieszczenie naprężenia Wniosek: Obciążenie jest wciąż za duże więc zmniejszam je do wartości 100 N aby zbliżyć sie do faktycznych możliwości konstrukcji.

Przemieszczenia

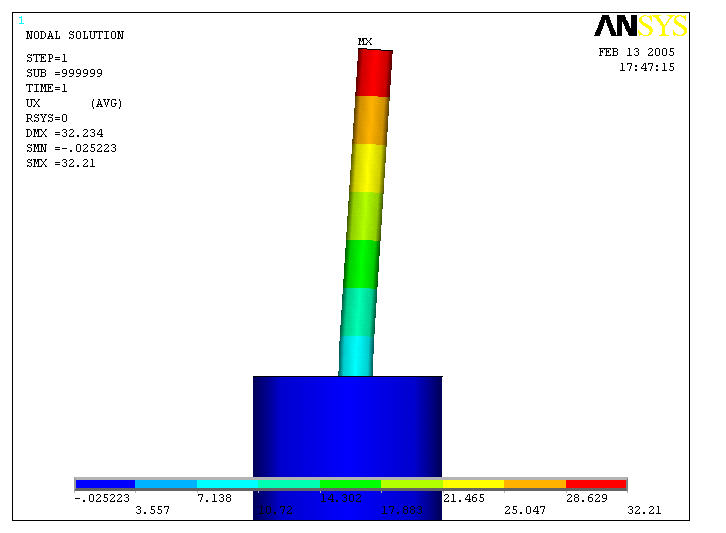

Przemieszczenie górnej płaszczyzny tłoczyska znacznie większe. Wynik większego wyrównoważenia.

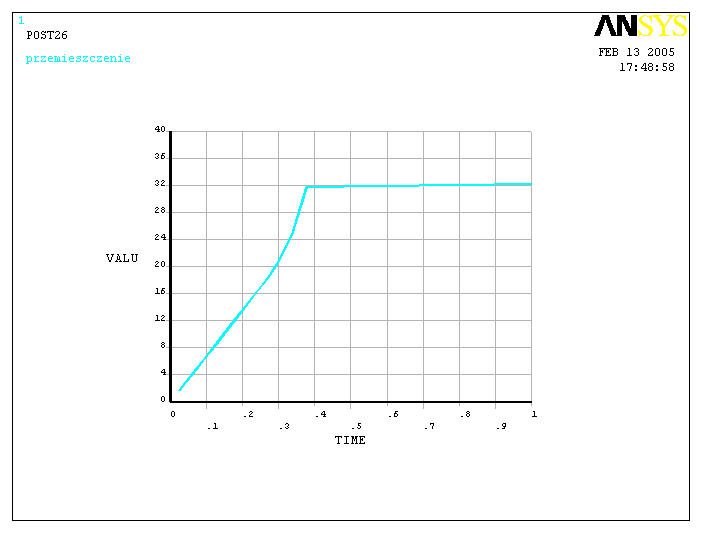

Wykres przemieszczenia górnej płaszczyzny tłoczyska. Dwa charakterystyczne przebiegi krzywej - do 32 mm zakres sprężysty - powyżej 32 mm zakres plastyczny - utrata stateczności

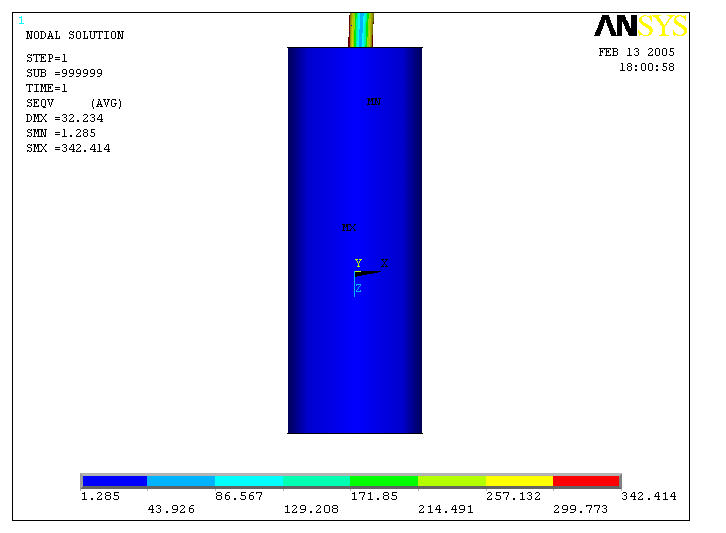

Naprężenia

Naprężenia rozkładają się podobnie jak w poprzednim przypadku. Największe w zakresie plastycznym na połączeniu tłoka z tłoczyskiem a w cylindrze nie ma większych zmian.

Krok IV Element konstrukcji Wymiary konstrukcji [mm] Obciążenie [N] tłok d1=179.9 100 cylinder dd=219 tłoczysko dw=20 Komentarz: Obciążenie nie zostało przeniesione. Time of Last Solution    0.96833 Konstrukcja wciąż za słaba dla danego obciążenia. Uzyskane efekty: przemieszczenie naprężenia Wniosek: Obciążenie jest nieznacznie za duże więc zmniejszam je do wartości 90 N aby zbliżyć sie do faktycznych możliwości konstrukcji.

Przemieszczenia

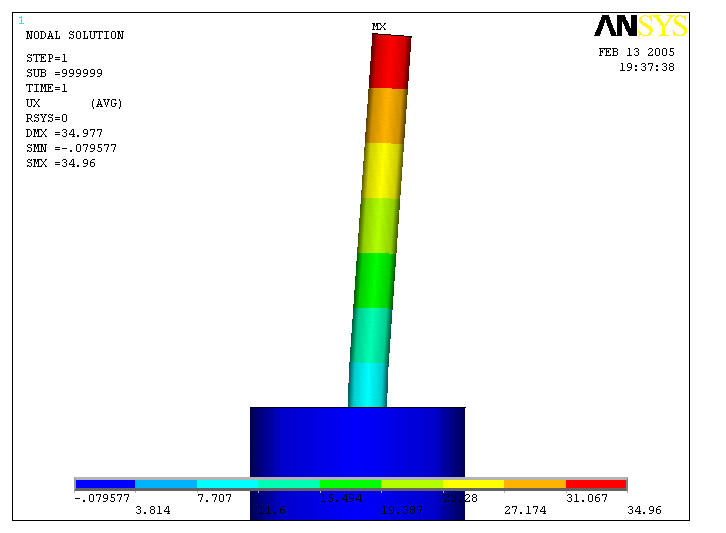

Przemieszczenie górnej płaszczyzny tłoczyska jeszcze większe. Wynik jeszczego większego wyrównoważenia.

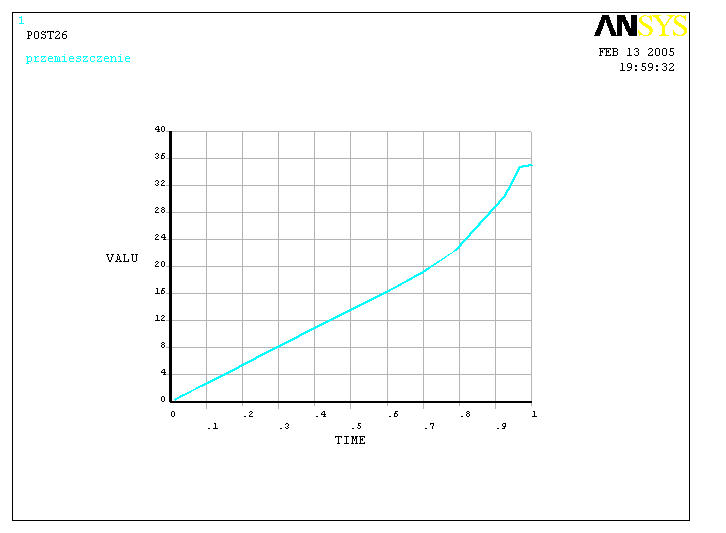

Wykres przemieszczenia górnej płaszczyzny tłoczyska. Dwa charakterystyczne przebiegi krzywej - do 34 mm zakres sprężysty - powyżej 34 mm zakres plastyczny - utrata stateczności

Naprężenia

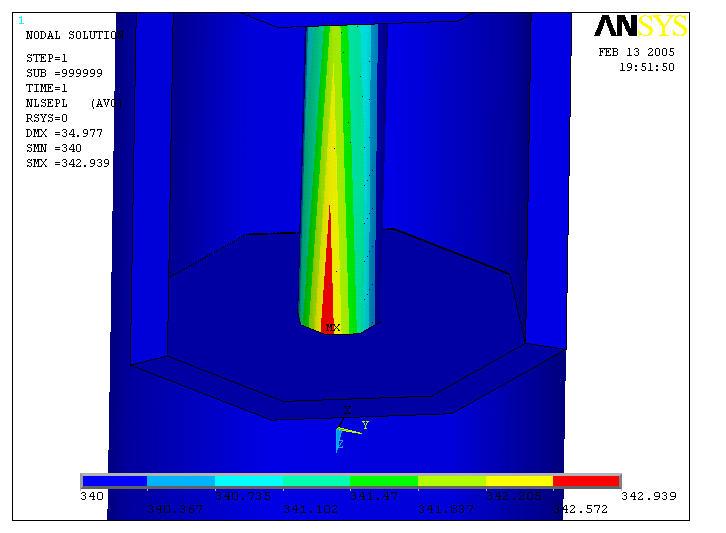

Naprężenia plastyczne (jedyne) po stronie rozciąganej na połączeniu tłok - cylinder.

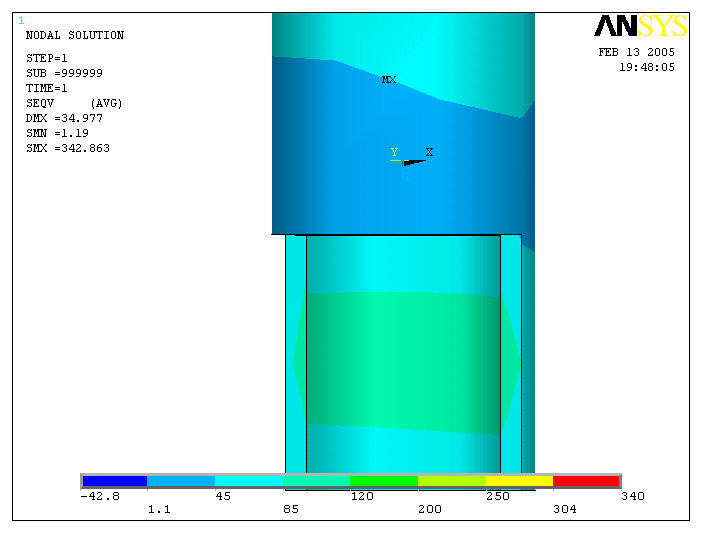

Widać zmiany w cylindrze. Naprężenia po wewnętrznej stronie cylindra sięgają nawet 120 MPa po zewnętrznej stronie są mniejsze niż 85 MPa.

Krok V Element konstrukcji Wymiary konstrukcji [mm] Obciążenie [N] tłok d1=179.9 90 cylinder dd=219 tłoczysko dw=20 Komentarz: Obciążenie zostało przeniesione (pierwszy raz!!!!!). Time of Last Solution        1.0 Konstrukcja jest w stanie przenieść dane obciążenia. Uzyskane efekty: przemieszczenie naprężenia Wniosek: Konstrukcja przeniosła zadane obciążenie 90 N. Jest to pierwszy punkt charakterystyczny w historii obciązania tego cylindra. Przystępuje do wstępnej optymalizacji. Analiza II

Przemieszczenia

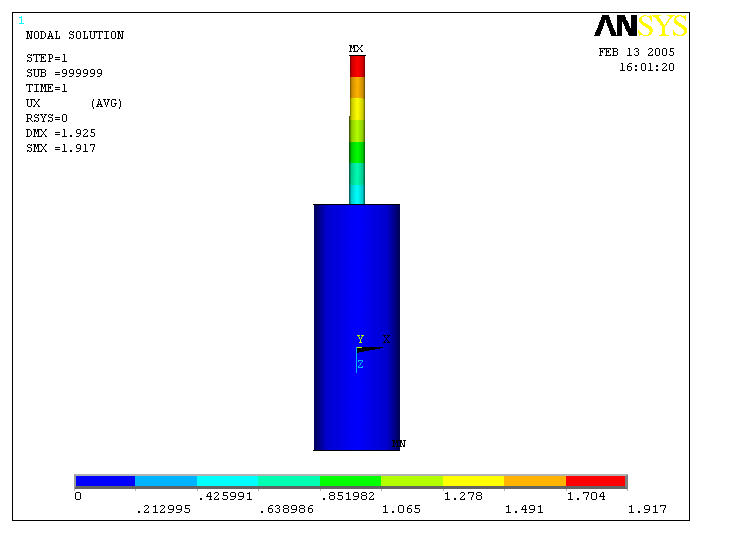

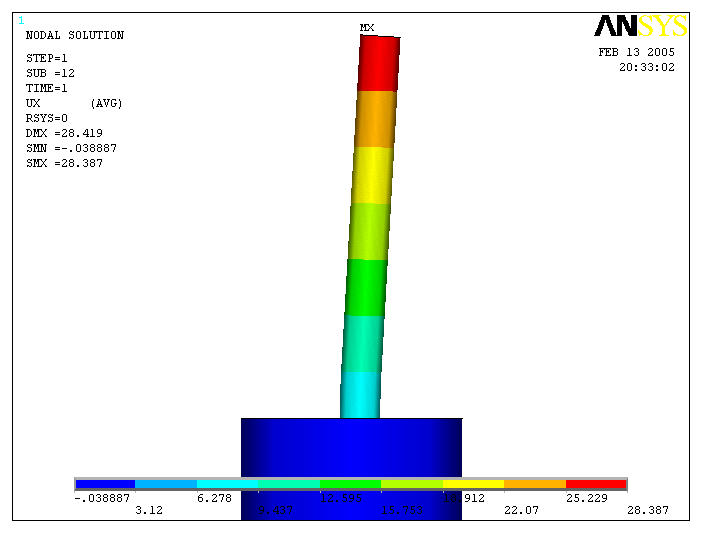

Przemieszczenie górnej płaszczyzny tłoczyska wywołane pełnym obciązeniem.

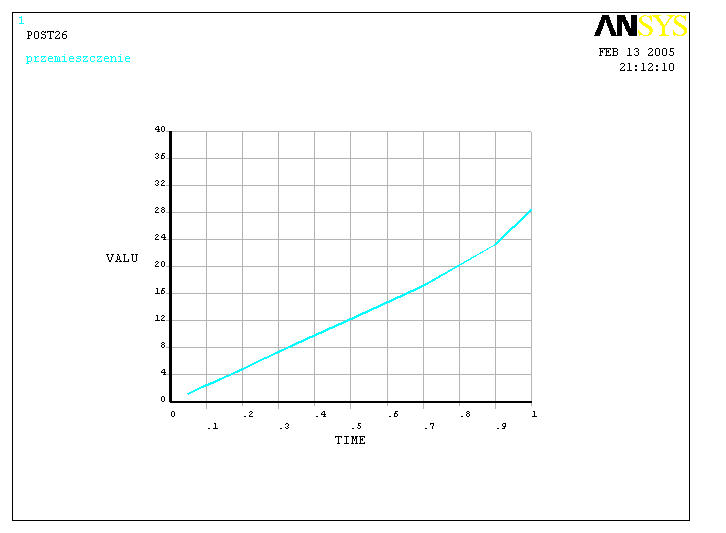

Wykres przemieszczenia górnej płaszczyzny tłoczyska.

Naprężenia

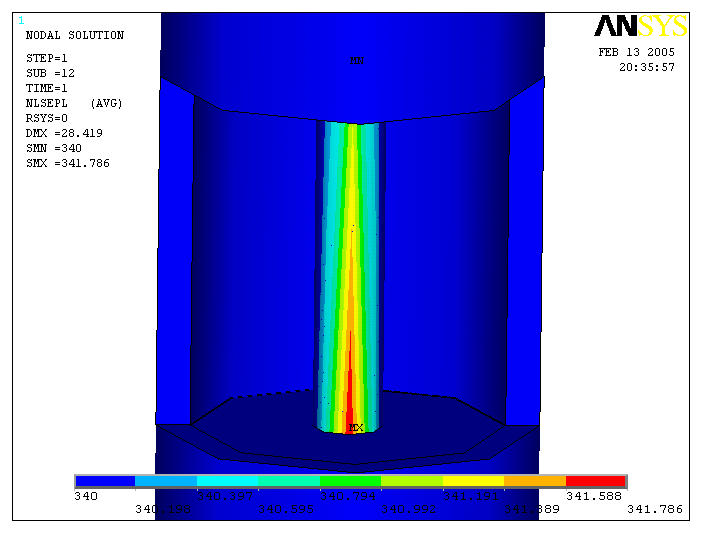

Naprężenia plastyczne (jedyne) po stronie rozciąganej na połączeniu tłok - cylinder.

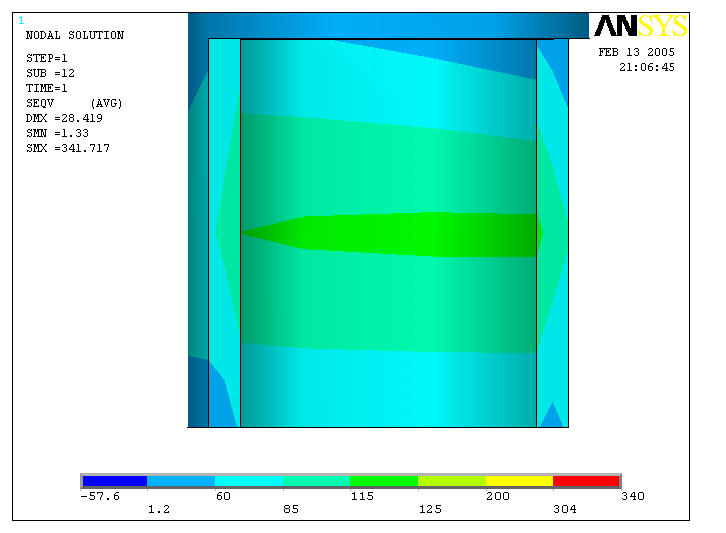

Widać zmiany w cylindrze.  Naprężenia po wewnętrznej stronie cylindra - 127 MP  Naprężenia po zewnętrznej stronie cylindra - 85 MP
