Optymalizacja I
Podstawową przyczyną utraty stateczności konstrukcji jest tłoczysko. Odkształcało się zanim zdołało obciążyć w większym stopniu cylinder. Zmniejszając wydrążenie (dw) tłoczyska sprawiam, że wskaźnik wytrzymałości (w) rośnie.

Większy wskaźnik wytrzymałość obniża naprężenia gnące.

Zmieniam średnice wydrążenia tłoczyska.

Krok I

Element konstrukcji	Wymiary konstrukcji [mm]	Obciążenie [N]
tłok	d1=179.9	100
cylinder	dd=219
tłoczysko	dw=5

Komentarz:
Zmniejszenie średnicy wydrążenia tłoczyska (dw) spowodowało, że konstrukcja przeniosła obciążenie 100 N.
Time of Last Solution 1.0
Konstrukcja zdołała przeniść dane obciążenie.
Uzyskane efekty:
przemieszczenie
naprężenia

Wniosek:
Naprężenia w tłoczysku pomimo wzmocnienia przekroczyły granice sprężystości ale spowodowały, że naprężenia w cylindrze przybrały duże wartości - efekt nieporządany. W celu poprawy właściwości konstrukcji (obniżenia naprężeń) zwiększam grubość ścianki cylindra poprzez zwiększenie średnicy zewnętrznej cylindra (dd).

Przemieszczenie

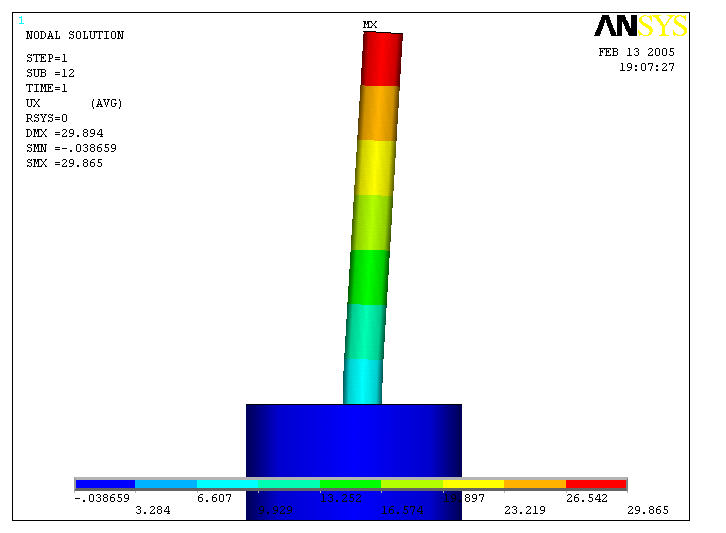

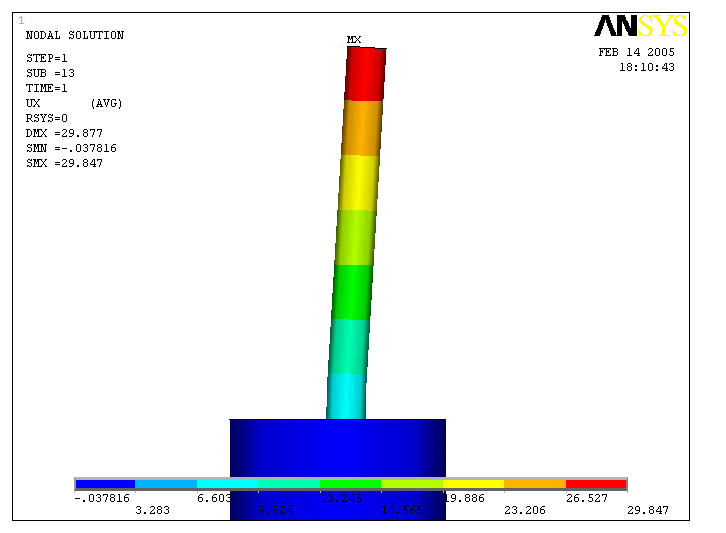

Przemieszczenia górnej płaszczyzny tłoczyska.

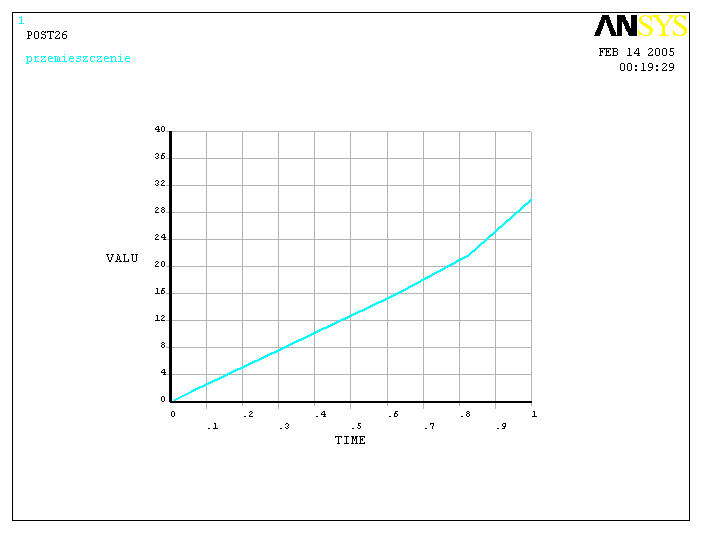

Wykres przemieszczenia górnej płaszczyzny tłoczyska.

Naprężenia

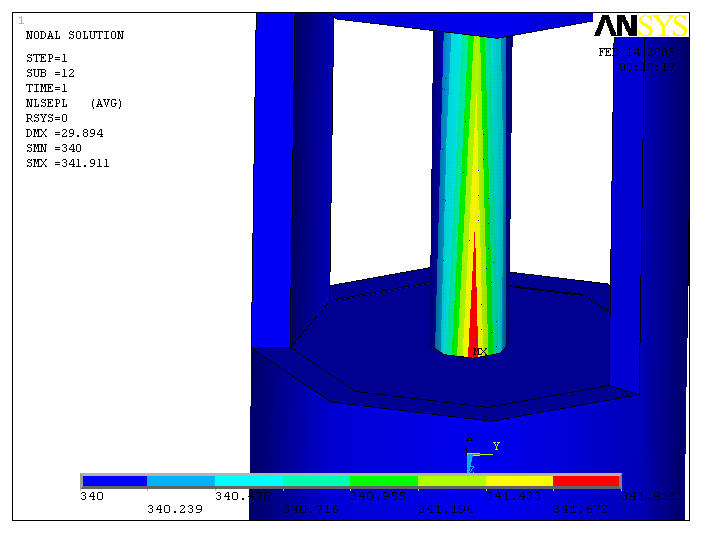

Naprężenia plastyczne (jedyne) po stronie rozciąganej na połączeniu tłok - cylinder.

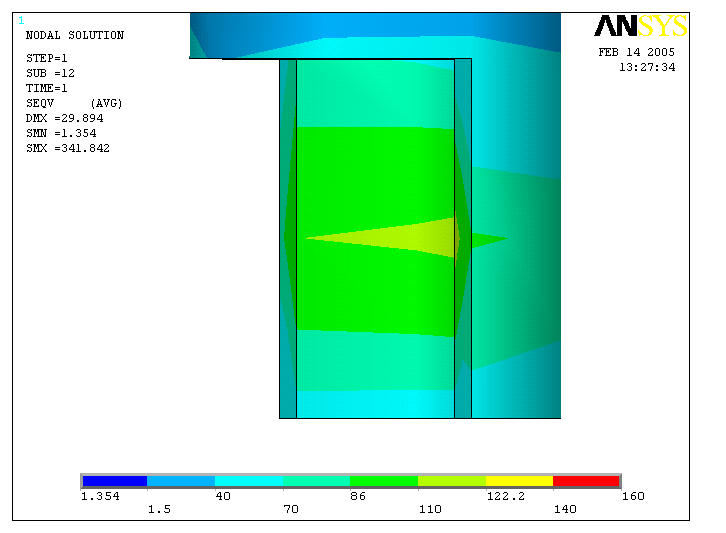

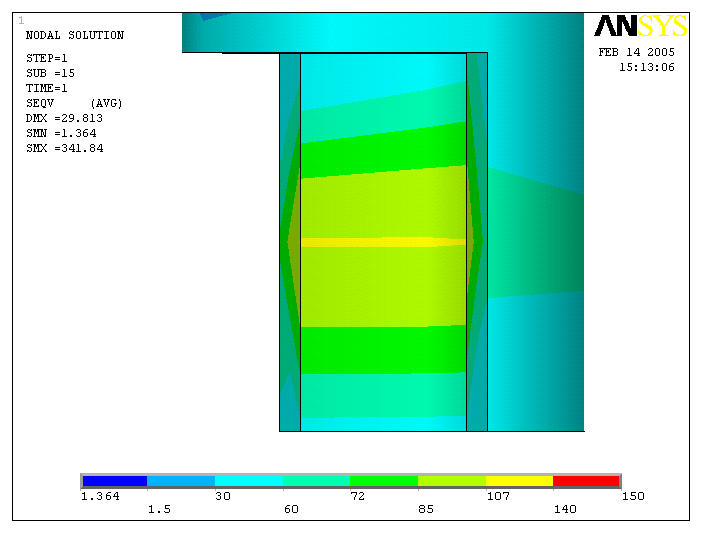

Widać zmiany w cylindrze. Naprężenia po wewnętrznej stronie cylindra - 122.2 MPa

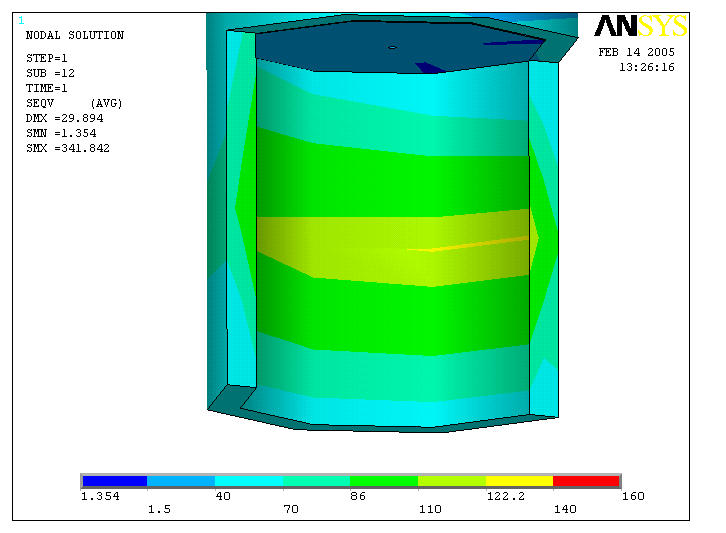

Widać zmiany w cylindrze. Naprężenia po zewnętrznej stronie cylindra - 86 MPa

Krok II

Element konstrukcji	Wymiary konstrukcji [mm]	Obciążenie [N]
tłok	d1=179.9	100
cylinder	dd=220
tłoczysko	dw=5

Komentarz:
Konstrukcja przeniosła obciążenie 100 N.
Time of Last Solution 1.0
Konstrukcja zdołała przeniść dane obciążenie.
Uzyskane efekty:
przemieszczenie
naprężenia

Wniosek:
W wyniku zwiększenia grubości ścianki cylindra o 0.5 mm naprężenia spadły średnio o 3.5 MPa.

Przemieszczenie

Przemieszczenie górnej płaszczyzny tłoczyska. Jest tylko o 0.018 mm mniejsze.

Naprężenia

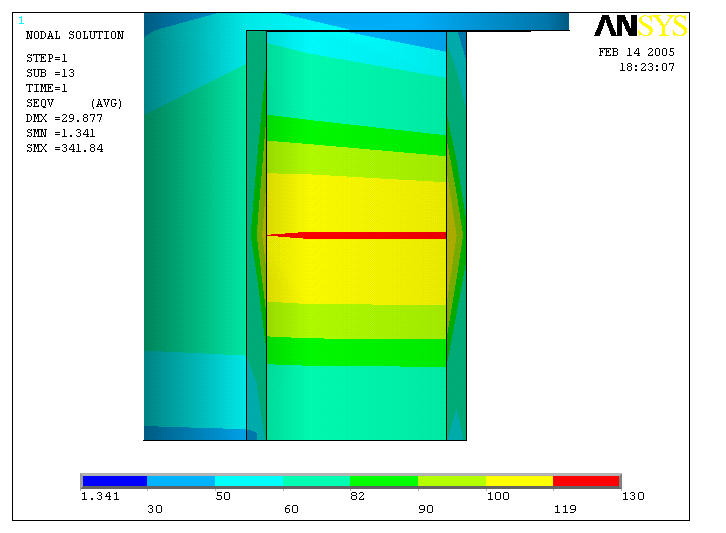

Naprężenia po wewnętrznej stronie cylindra - 119 MPa

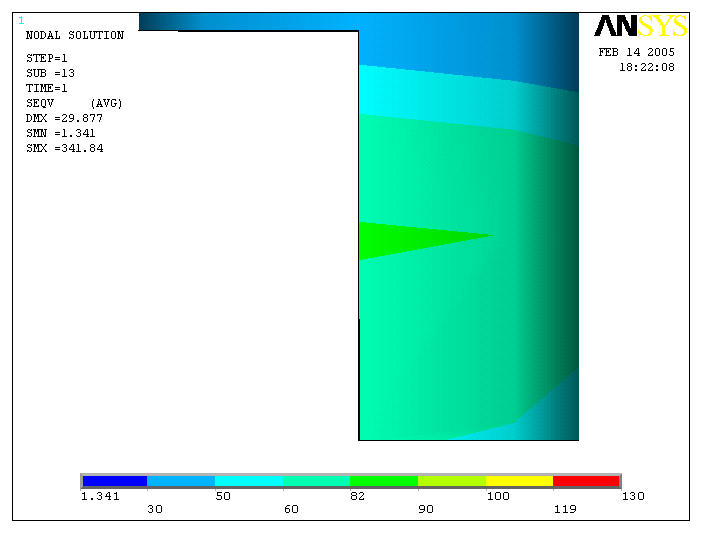

Naprężenia po zewnętrznej stronie cylindra - 82 MPa

Krok III

Element konstrukcji	Wymiary konstrukcji [mm]	Obciążenie [N]
tłok	d1=179.9	100
cylinder	dd=223
tłoczysko	dw=5

Komentarz:
Konstrukcja przeniosła obciążenie 100 N.
Time of Last Solution 1.0
Przemieszczenie górnej płaszczyzny tłoczyska nie zmniejszyło się.
Zmiana grubości ścianki tłoczyska nie ma wpływu na odkształcenie tłoczyska!
Uzyskane efekty:
naprężenia

Wniosek:
W wyniku zwiększenia grubości ścianki cylindra o 1.5 mm naprężenia spadły średnio o 6 MPa. Zwiękaszam grubość ścianki.

Naprężenia

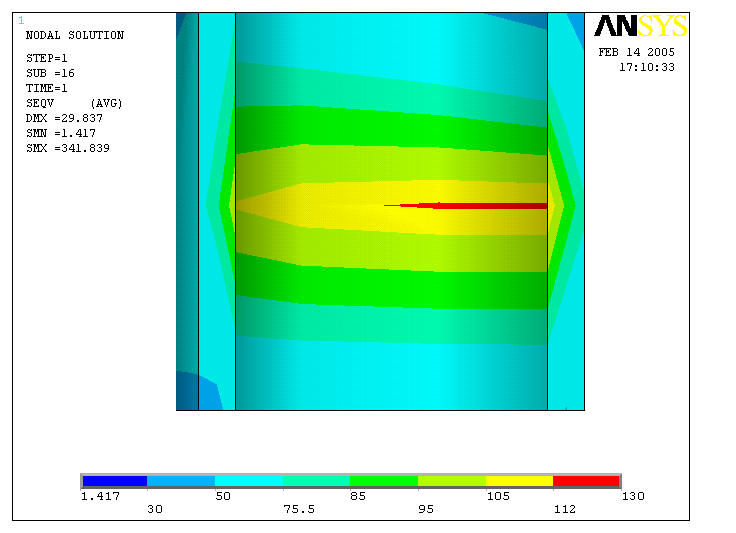

Naprężenia po wewnętrznej stronie cylindra - 112 MPa

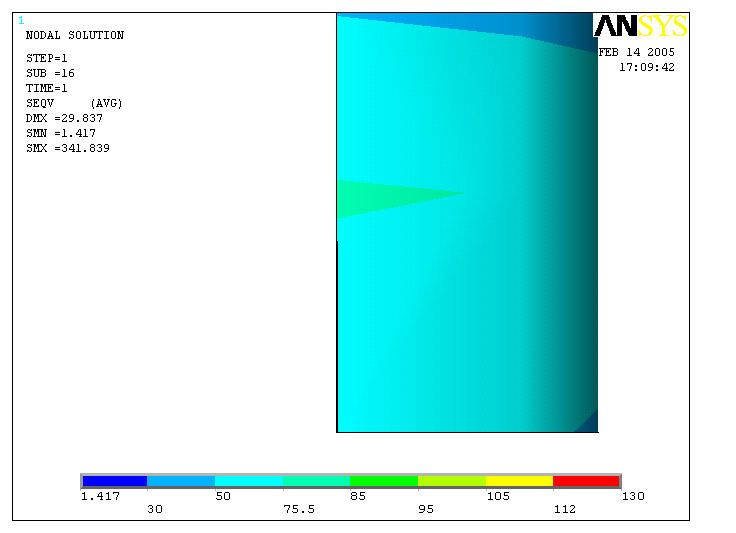

Naprężenia po zewnętrznej stronie cylindra - 75.5 MPa

Krok IV

Element konstrukcji	Wymiary konstrukcji [mm]	Obciążenie [N]
tłok	d1=179.9	100
cylinder	dd=224
tłoczysko	dw=5

Komentarz:
Konstrukcja przeniosła obciążenie 100 N.
Time of Last Solution 1.0
Przemieszczenie górnej płaszczyzny tłoczyska nie zmniejszyło się.
Zmiana grubości ścianki tłoczyska nie ma wpływu na odkształcenie tłoczyska!
Uzyskane efekty:
naprężenia

Wniosek:
W wyniku zwiększenia grubości ścianki cylindra o 0.5 mm naprężenia spadły średnio o 2 MPa. Zwiękaszam grubość ścianki.

Naprężenia

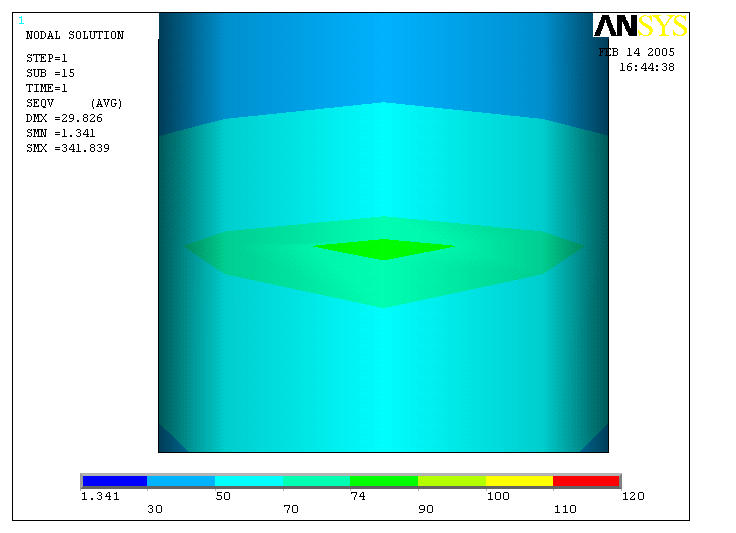

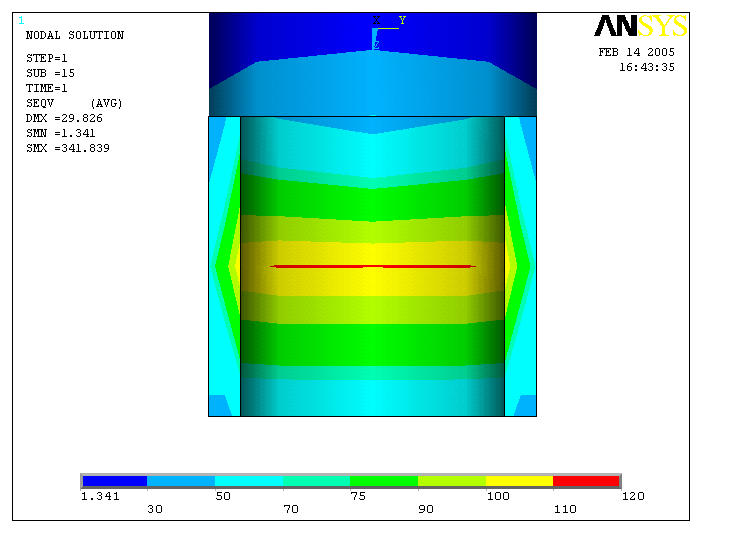

Naprężenia po wewnętrznej stronie cylindra - 110 MPa

Naprężenia po zewnętrznej stronie cylindra - 74 MPa

Krok V

Element konstrukcji	Wymiary konstrukcji [mm]	Obciążenie [N]
tłok	d1=179.9	100
cylinder	dd=225
tłoczysko	dw=5

Komentarz:
Konstrukcja przeniosła obciążenie 100 N.
Time of Last Solution 1.0
Przemieszczenie górnej płaszczyzny tłoczyska nie zmniejszyło się.
Zmiana grubości ścianki tłoczyska nie ma wpływu na odkształcenie tłoczyska!
Uzyskane efekty:
naprężenia

Wniosek:
W wyniku zwiększenia grubości ścianki cylindra o 0.5 mm naprężenia spadły średnio o 2.25 MPa. Zwiękaszam grubość ścianki.

Naprężenia

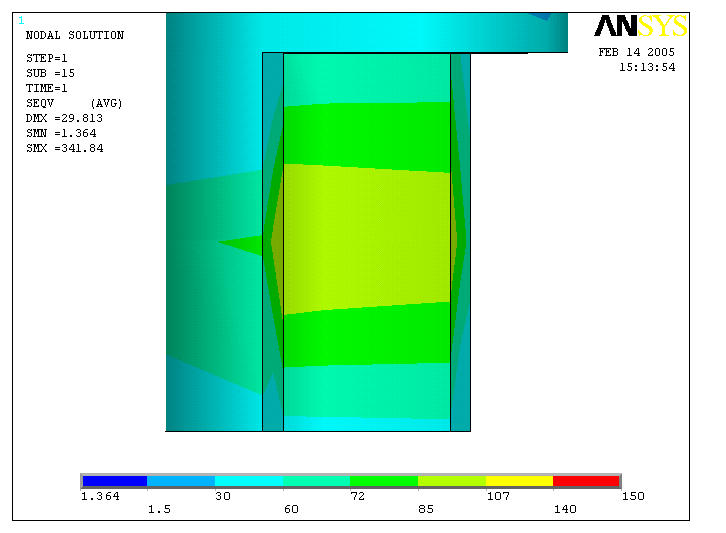

Naprężenia po wewnętrznej stronie cylindra - 107 MPa

Naprężenia po zewnętrznej stronie cylindra - 72 MPa

Krok VI

Element konstrukcji	Wymiary konstrukcji [mm]	Obciążenie [N]
tłok	d1=179.9	100
cylinder	dd=226
tłoczysko	dw=5

Komentarz:
Konstrukcja przeniosła obciążenie 100 N.
Time of Last Solution 1.0
Przemieszczenie górnej płaszczyzny tłoczyska nie zmniejszyło się.
Zmiana grubości ścianki tłoczyska nie ma wpływu na odkształcenie tłoczyska!
Uzyskane efekty:
naprężenia

Wniosek:
W wyniku zwiększenia grubości ścianki cylindra o 0.5 mm naprężenia spadły średnio o 2.25 MPa. Zwiękaszam grubość ścianki.

Naprężenia

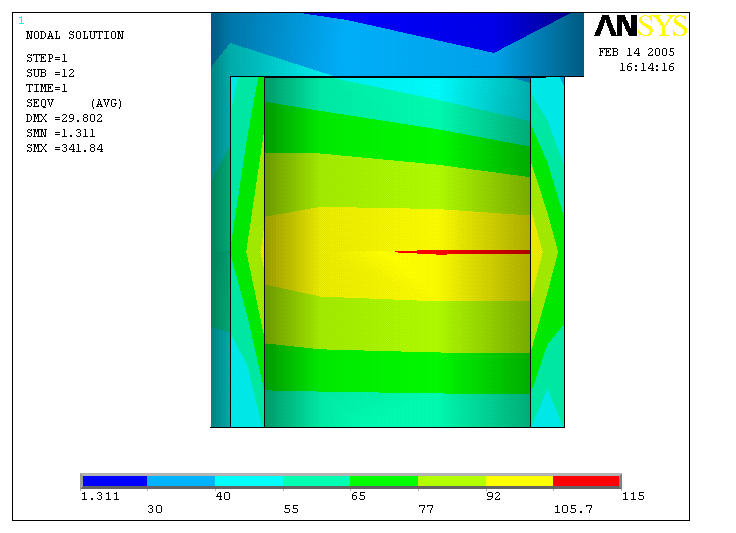

Naprężenia po wewnętrznej stronie cylindra - 105.7 MPa

Naprężenia po zewnętrznej stronie cylindra - 70 MPa
