ANALIZA LINIOWA i WPŁYW PARAMETRU

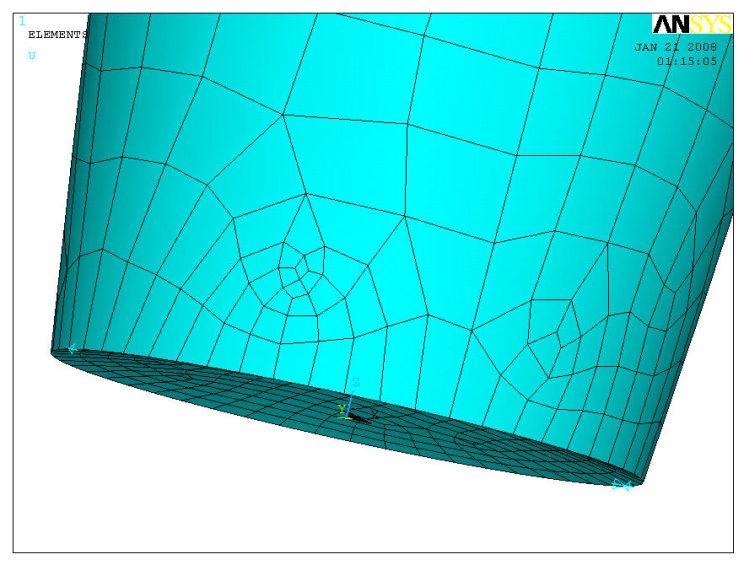

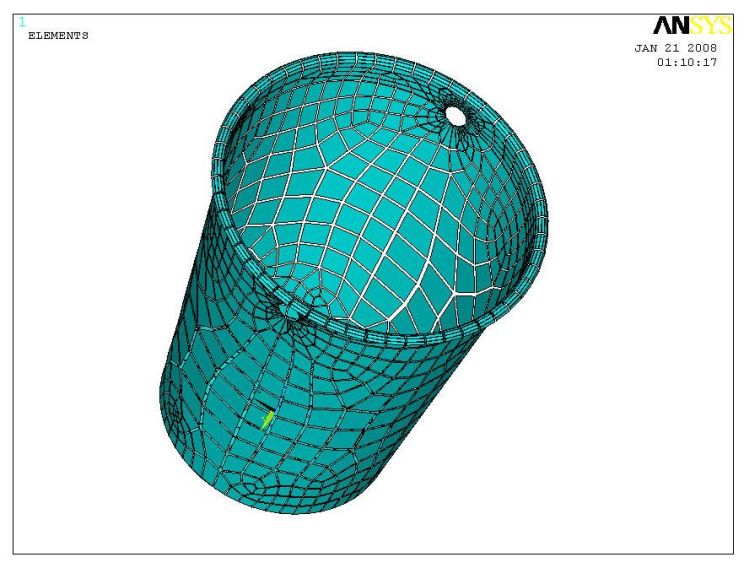

PODZIAŁ NA ELEMENTY
jest to model powłokowy; podział na elementy został wykonany za pomocą SHELL93

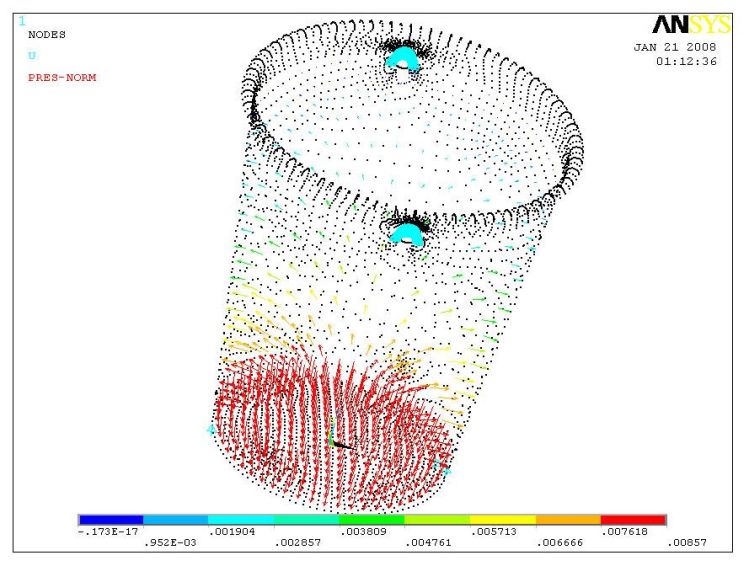

WYPEŁNIENIE CIŚNIENIEM HYDROSTATYCZNYM

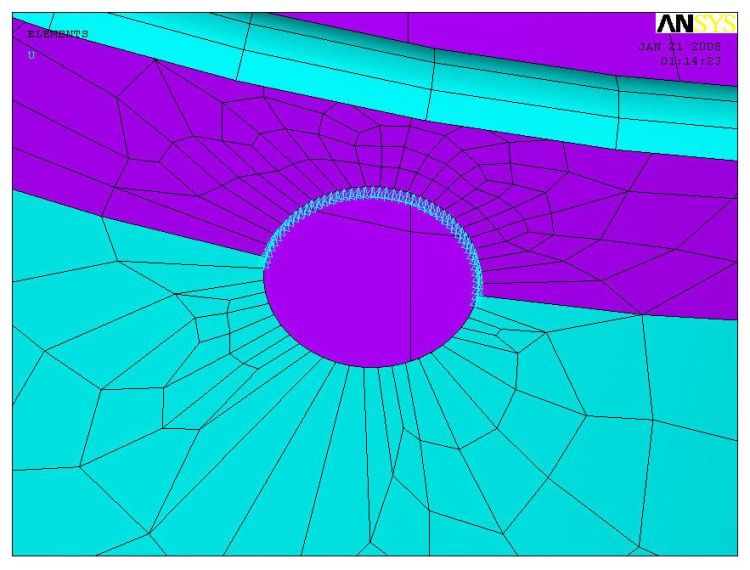

PODPARCIE
to podparcie jest imitacją kabłąka (uchwytu) na którym zawieszona jest badana część wiadra

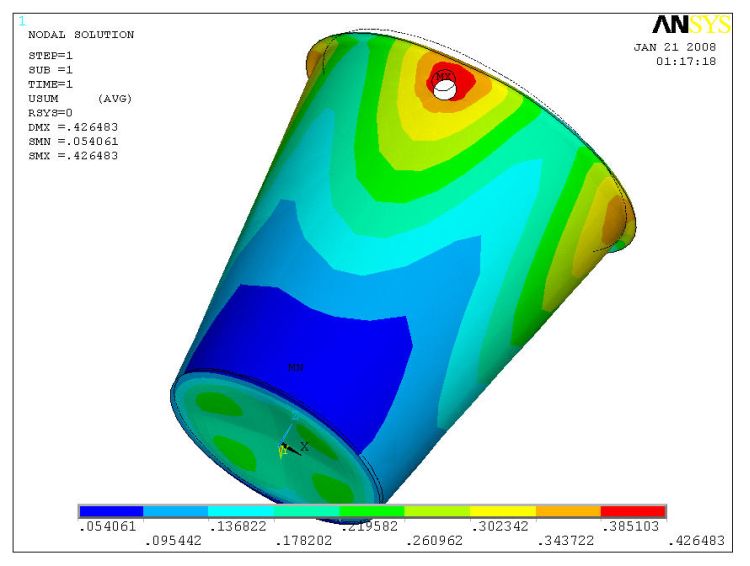

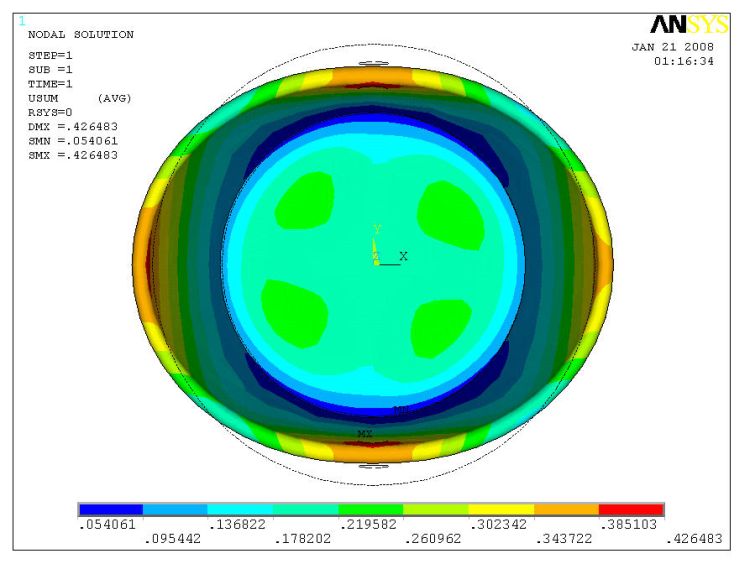

ODKSZTAŁCENIA
dla przyjętej grubości blachy g=0.5 mm, gb=0.5 mm i średnicy otworów d=20 mm

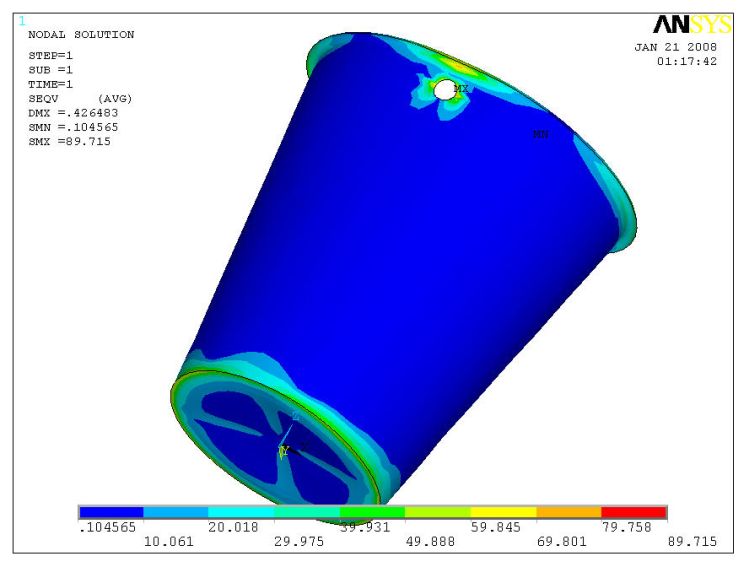

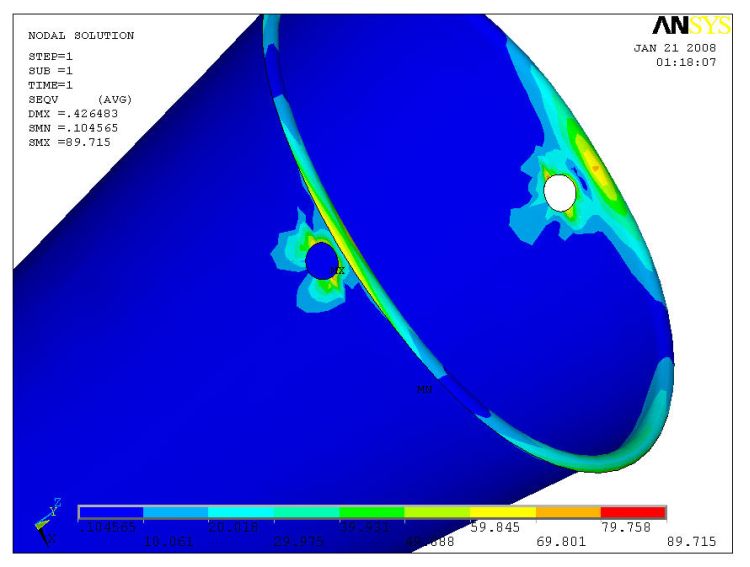

NAPRĘŻENIA
wg. hipotezy Hubera; największe naprężęnia pojawiają się tuż przy otworach oraz na wywiniętej części blachy

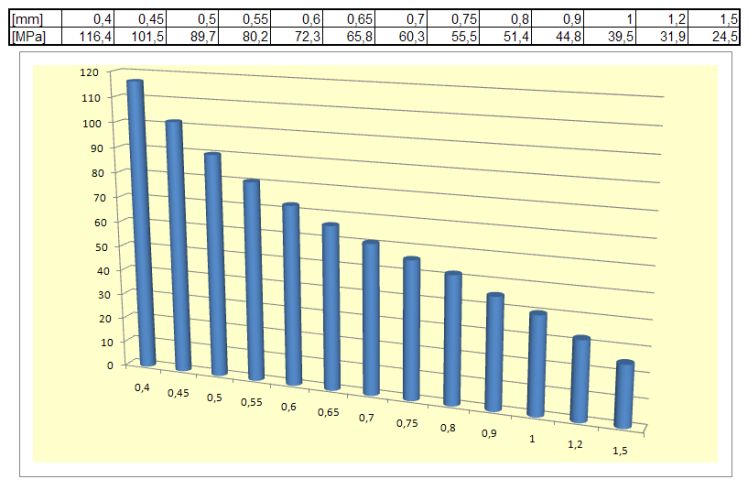

OCENA WPŁYWU PARAMETRU
wpływ grubości blachy (ściankę i dno zmieniam o tę samą wartość)

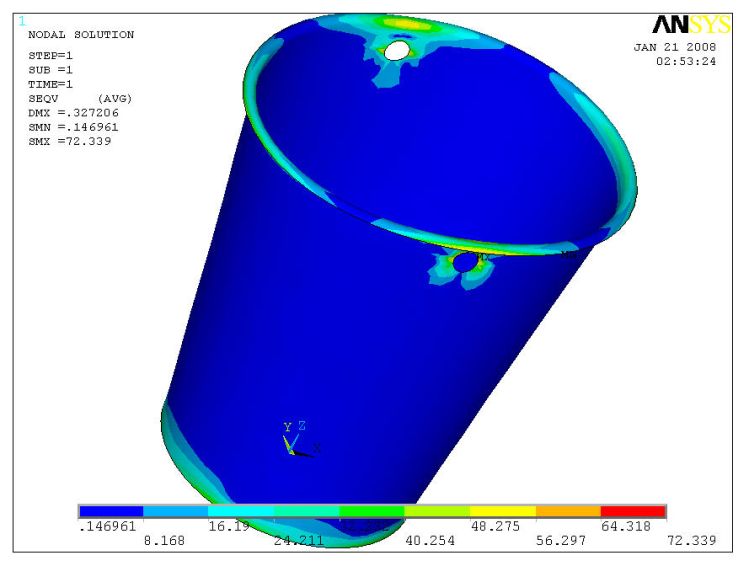

ponieważ wartość kr wynosi 86.6 MPa dla pełnego bezpieczeństwa jako optymalną grubość blachy przyjmuję g=0.6 mm i gb=0.6 mm
