ZAŁOŻENIA PROJEKTOWE
- blacha walcowana ze stali St0
- granica plastyczności: Re = 130 MPa
- współczynnik bezpieczeństwa x = 1.5
- naprężenia dopuszczalne na rozciąganie: kr = 86.6 MPa
- wiadro zostało wypełnione betonem ciężkim - o ciężarze objętościowym ok. 2800 kg/m3, wykonywane z zastosowaniem specjalnych kruszyw (np. barytowych)
- ciśnienie hydrostatyczne od takiego typu betonu wynosi 0.008570 MPa
- wysokość wypełnienia h = 312 mm
- wiadro zostało wypełnione optymalnie ciężką substancją, po to by zbadać je jak zachowa się w ciężkich warunkach pracy
Parametry:
grubość blachy g=0.5 mm
grubość dna gb=0.5 mm
średnica otworu d=20 mm
objętość wiadra ok. 15 l
wysokość całkowita H=336 mm
wysokość wypełniania ciśnieniem h=312 mm

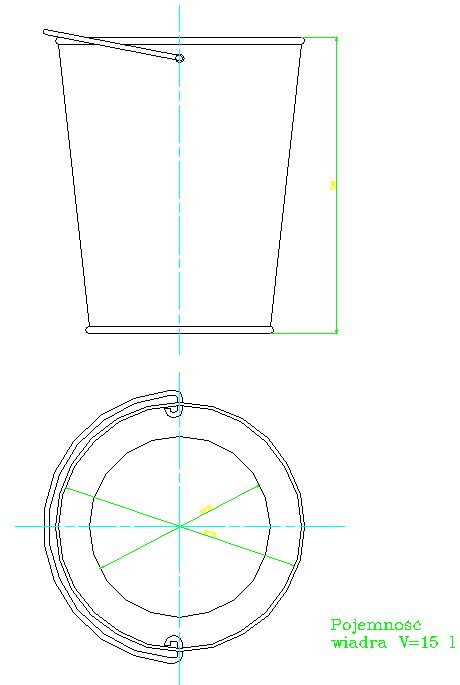

MODEL stworzony z wykorzystaniem programu Autodesk AutoCAD Mechanical 2006 (c)

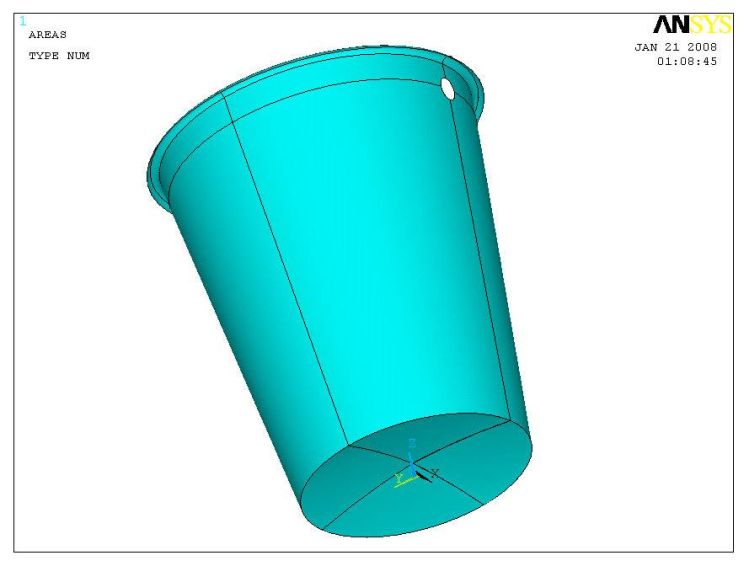

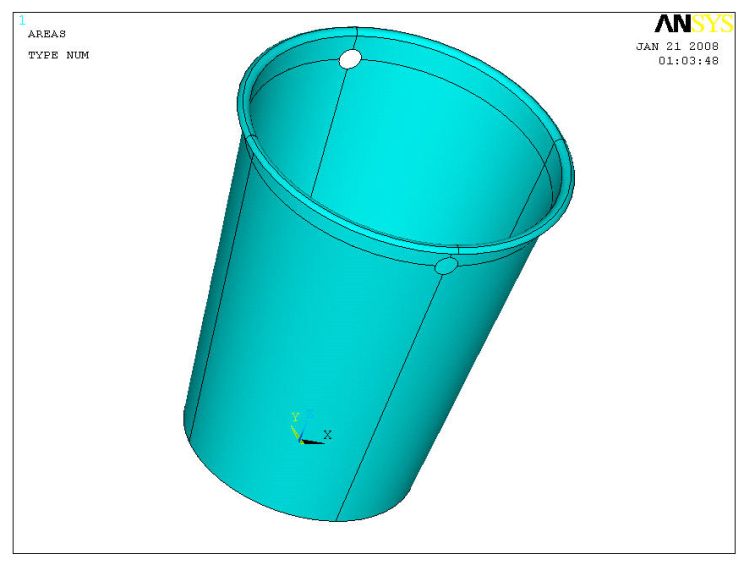

MODEL OBLICZENIOWY
