ANALIZA NIELINIOWA
ANALIZA

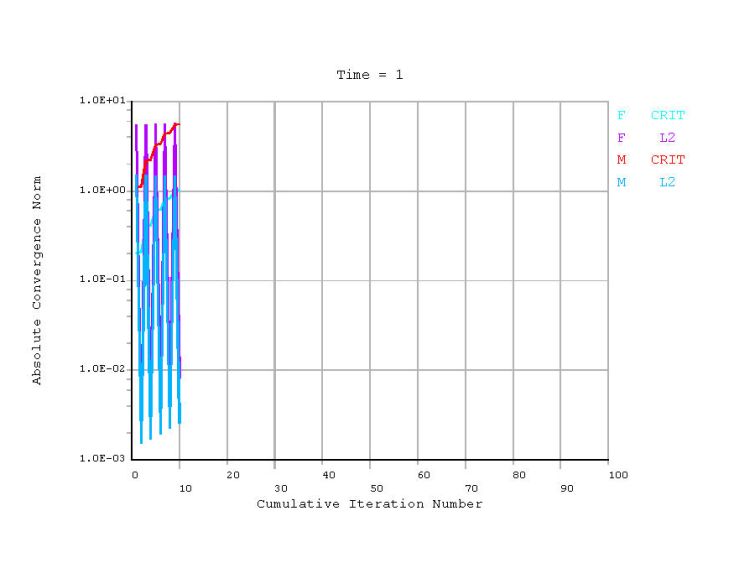

podział obliczeń na podkroki obliczeniowe

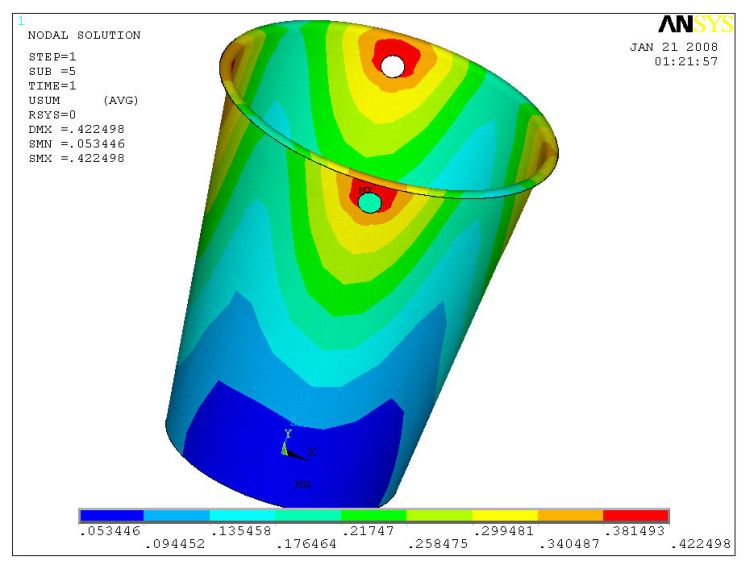

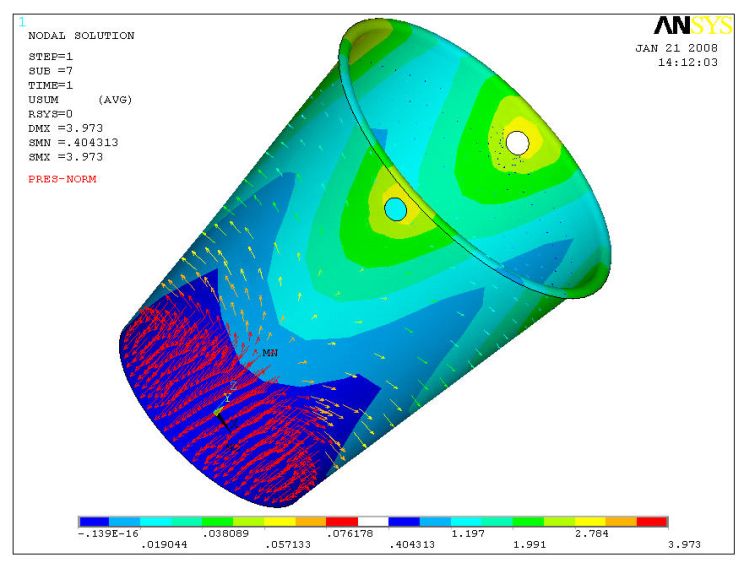

ODKSZTAŁCENIA

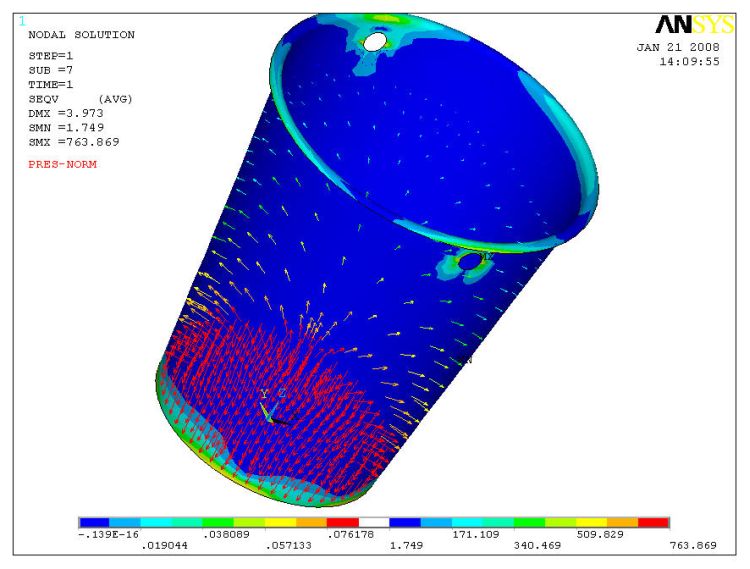

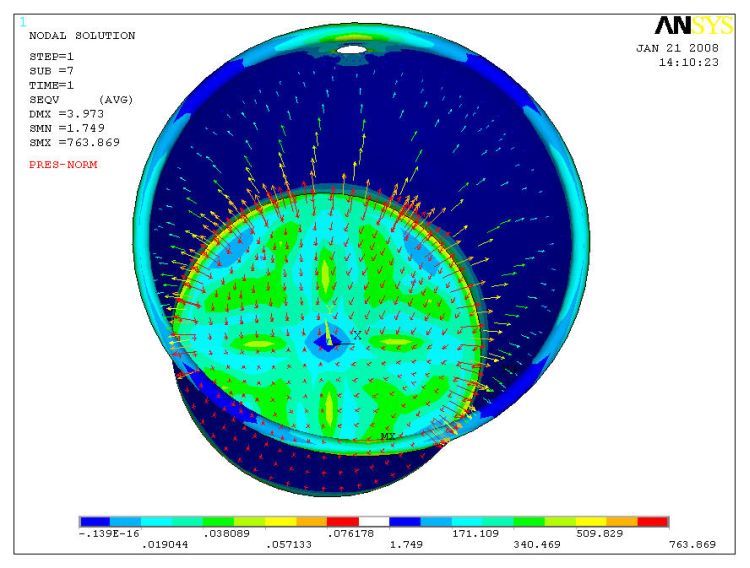

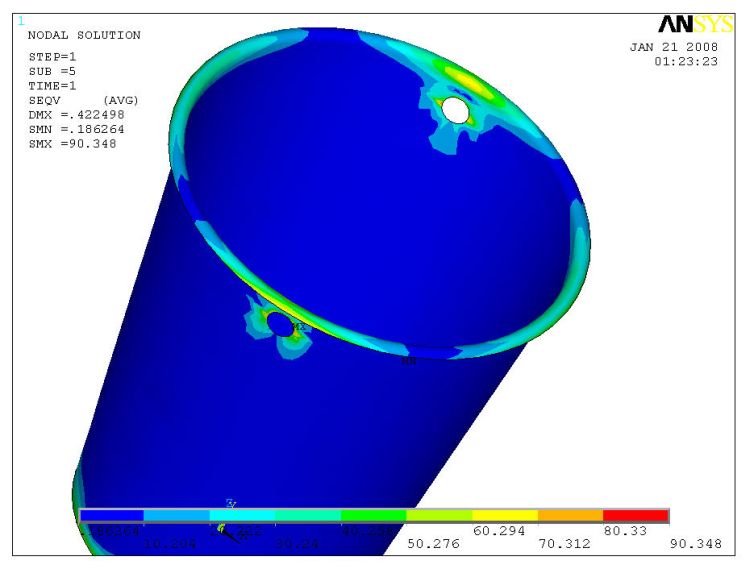

NAPRĘŻENIA
ANALIZA STATECZNOŚCI WIADRA
do zbadania stateczności wiadra zwiększam dziesięciokrotnie ciśnienie hydrostatyczne w wiadrze (współczynnik db=10);

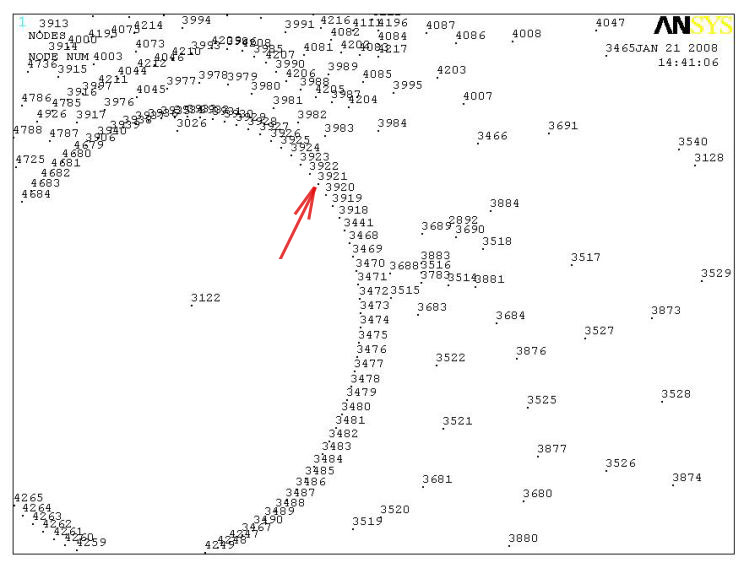

badam węzeł (node) 3921 - okolice największych naprężeń

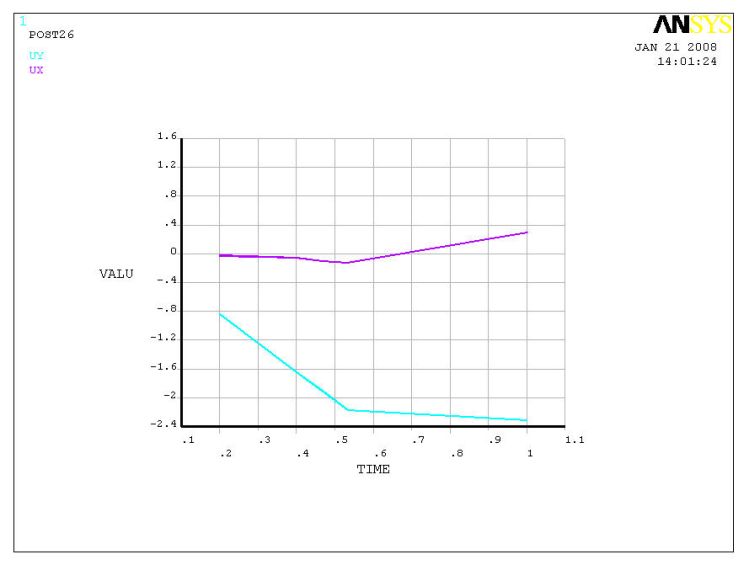

najpierw sprawdzam dla przyjętych założeń projektowych - grubośći blachy g=0.5 mm i gb= 0.5 mm;
dla takich grubości blachy wiadro traci swą stateczność;

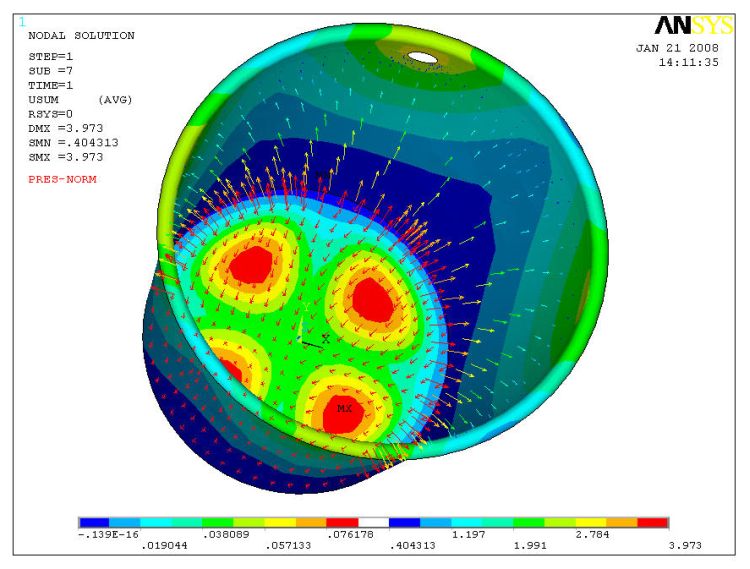

ANALIZA STATECZNOŚCI WIADRA

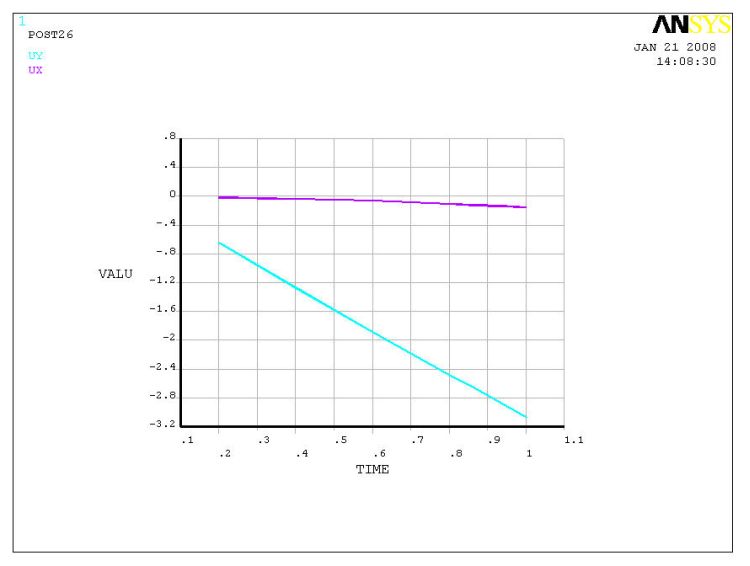

współczynnik db=10; teraz sprawdzam dla przyjętej optymalnej grubośći blachy g=0.6 mm i gb= 0.6 mm
przebieg deformacji węzła 3921 jest liniowy, co oznacza, że wiadro nie traci stateczności i współczynnik bezpieczeństwa można przyjąć nawet o wartości równej 10;
