Wplyw grubosci srodnika ceownika |
| Glówna | Zalozenia | Model obliczeniowy | Analiza liniowa | Wplyw parametru | Analiza nieliowa | Optymalizacja | Posumowanie | ||

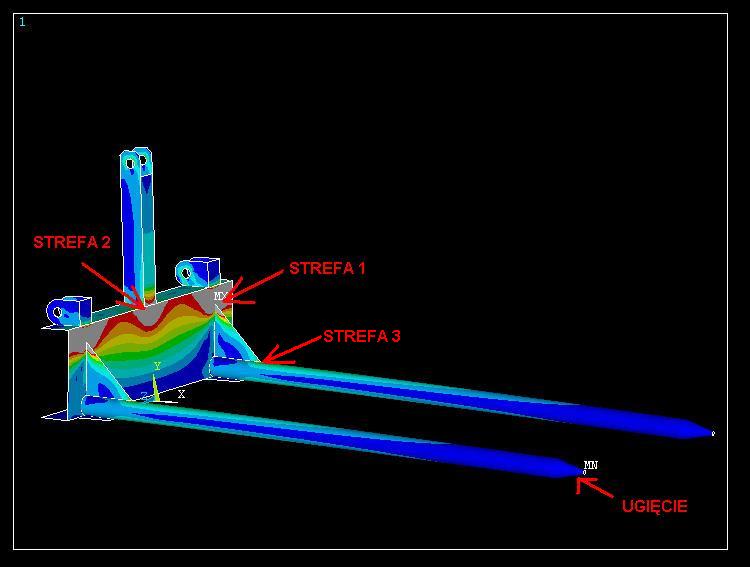

Rozklad naprezen |

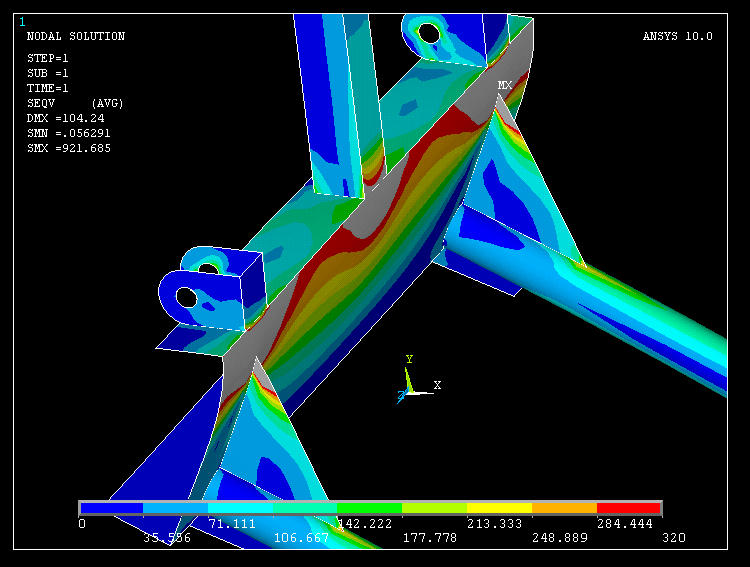

Zwiekszona skala odksztalcen |
Wplyw grubosci srodnika ceownika na naprezenia i ugiecie konca widel |
| Grubosc srodnika | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
| Naprezenia 1 [Mpa] | 921 | 729 | 607 | 520 | 448 | 396 | 358 | 326 | 297 |
| Naprezenia 2 [Mpa] | 500 | 437 | 390 | 359 | 337 | 319 | 303 | 290 | 279 |
| Naprezenia 3 [Mpa] | 351 | 351 | 350 | 349 | 348 | 348 | 347 | 347 | 346 |
| Ugiecie [mm] | 105,5 | 88,7 | 76,8 | 68 | 61,5 | 56,4 | 52,5 | 49,3 | 46,7 |

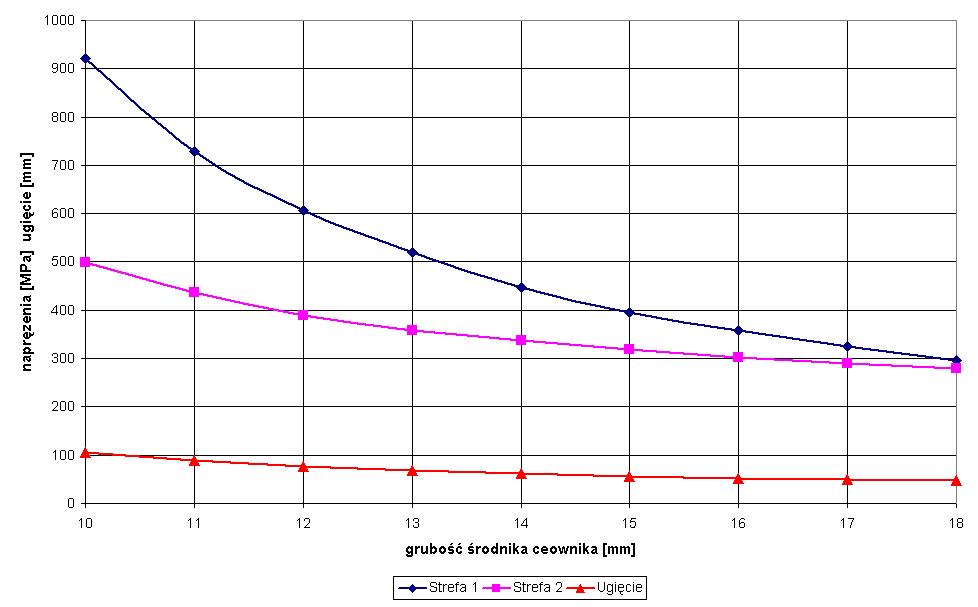

Jak wynika z wykresu zwiekszajac niemal dwukrotnie wybrany parametr uzykano spadek naprezen w strefie 1 i 2 do poziomu ponizej 320MPa |
| Glówna | Zalozenia | Model obliczeniowy | Analiza liniowa | Wplyw parametru | Analiza nieliowa | Optymalizacja | Posumowanie | ||
| Projekt wykonal: Kamil Miszkiel, wydzial mechaniczny PG, semVII, rok 2007/2008 |
