Zalozenia

Zastosowanie - transport bel siana ciagnikiem URSUS C-360

Maksymalne obciazenie przylozone na koncu widel- 3800N

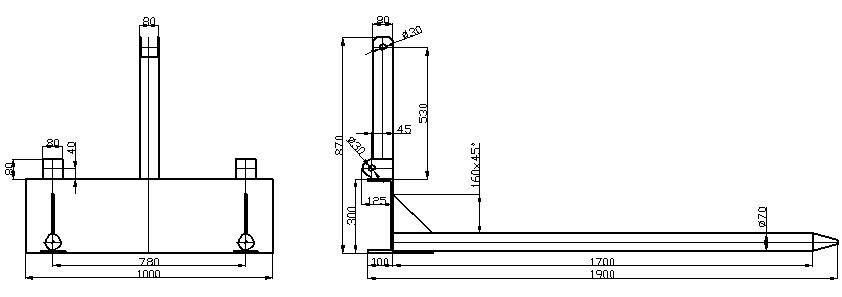

Wstepna konstrukcja i glówne wymiary

Wstepne grubosci poszczególnych elementów konstrukcji:

-ceownik (pólka) - 16mm

-ceownik (srodnik) - 10mm

-rura - 7,1mm

-uchwyt górny – 8mm

-uchwyt dolny - 8mm

-zebro – 10mm

-podkladka – 10mm

-stozek – 6mm

stal 35, Re=320MPa

wspolczynnik bezpieczenstwa x=1,5

wspolczyniki dla spoin

z0=0,65

z=0,5

naprezenia dopuszczalne

k=213MPa

k'=69MPa
